《2025年新课堂同步学习与探究八年级物理上册》

3. (必记知识)人们常在受力物体上沿力的方向画一条______,并标出力的作用点,表示物体在这个方向上所受的力.这种表示力的方式叫力的示意图.

答案： 3.带箭头的线段

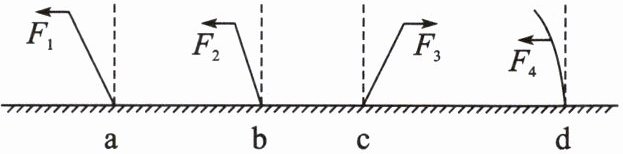

4. 如图所示,使一薄钢尺的下端固定.现分别用不同的力去推它,使其发生(a)(b)(c)(d)各图中所示的形变.如果$F_{1}=F_{3}=F_{4}＞F_{2}$,那么:

(1)能说明力的作用效果跟力的大小有关的是图______和图______.
(2)能说明力的作用效果跟力的方向有关的是图______和图______.
(3)能说明力的作用效果跟力的作用点有关的是图______和图______.

答案： 4.
(1)a　b　
(2)a　c　
(3)a　d

5. 如图所示,重为6N的小球处于静止状态,请画出小球所受拉力的示意图.(在物理学中,从力的作用点开始,沿着力的方向画一条带箭头的线段表示力,线段的长度表示力的大小,箭头表示力的方向,这就是力的示意图.)
]

答案：
5.如图所示:
　　　　　　

6. 你看过排球比赛吗？主攻手扣球时要强调落点、旋转和力度,实际上主攻手每次扣球的力大小几乎一样,但球的落点和旋转不同.这说明力的作用效果不仅与力的大小有关,还与力的______有关.

答案： 6.作用点

7. 下课时,有同学用力推课桌的下部,课桌会沿地面滑动;而推课桌的上部,课桌可能会翻倒.这说明力的作用效果( ).

A.与力的大小有关
B.与力的作用点有关
C.与力的方向有关
D.与受力面积有关

答案： 7.B
