《2025年新课堂同步学习与探究八年级物理上册》

【变式训练2】

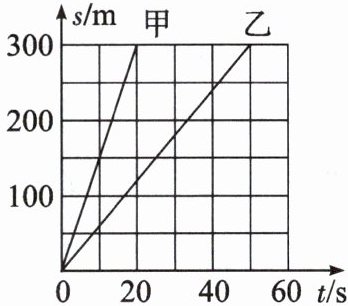

甲、乙两辆小车在平直的路面上向东运动，测出它们运动的路程和时间，并依据数据做出了相应的路程—时间关系图像，如图所示。由图可知，甲车做______运动，速度大小为______m/s。若以甲车为参照物，乙车向______运动。

答案： 匀速直线 15 西

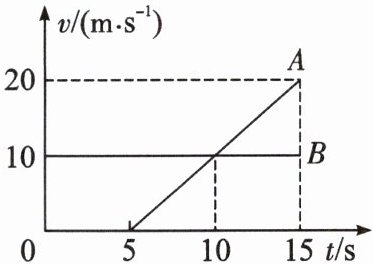

【例题2】如图为A、B两物体从同一地点沿同一方向做直线运动的v-t图像。由图可知( )。


A.10s末，A、B相遇
B.前5s内A行驶的路程为25m，B行驶的路程为50m
C.A出发时间比B出发晚5s
D.由图可知A为匀速直线运动，B静止不动

答案：

【解析】10s末A、B速度相同，而不是相遇，故A错误。由图像可知，A先静止，后做加速直线运动，B做匀速直线运动，故D错误。前5s内，A行驶的路程为0，B行驶的路程为$s_{B}=v_{B}t=10m/s×5s=50m$，故B错误。由图看出，A出发时间比B迟5s，故C正确。

【答案】C

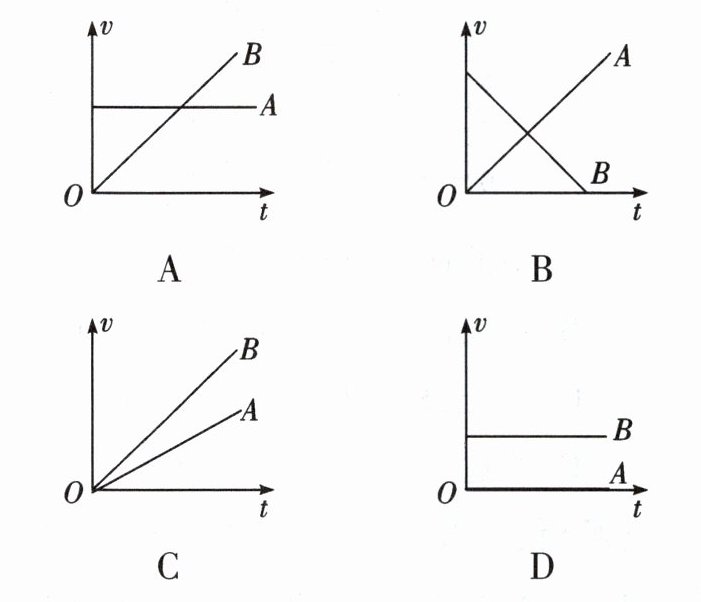

【变式训练3】根据图中所给A、B两物体图像判断，对应的图像正确的是( )。

答案： D

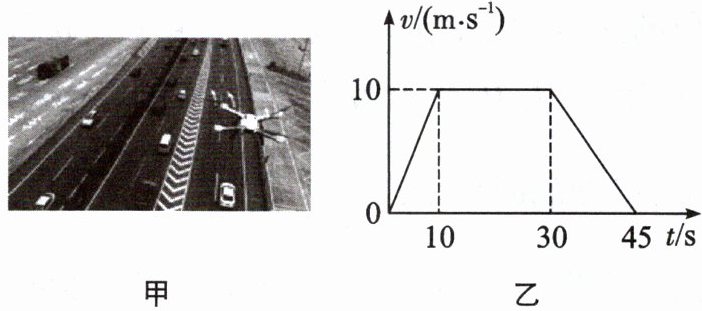

【变式训练4】如图甲所示，交警利用无人机对高速公路通行情况进行实时监测。图乙是无人机上升到某高度后沿直线水平飞行的v-t图像，它在第25s时的速度为______m/s，无人机做匀速直线运动时运动的路程是______m。

答案： 10 200
