《2025年新课堂同步学习与探究八年级物理上册》

【典例1】

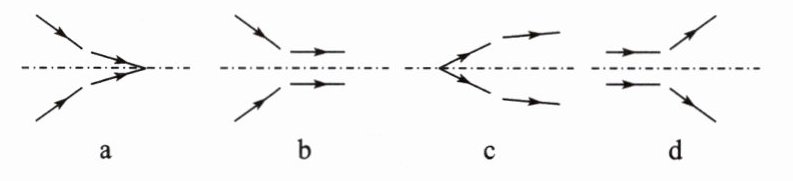

图中画出了光线通过透镜(图中未画出)的情形，其中透镜是凸透镜的是( ).


A.a
B.b、d
C.c
D.a、b、c、d

答案： [典例1]C

【典例2】

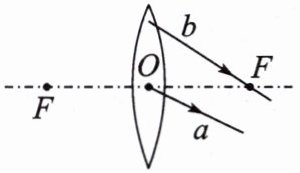

如图所示，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S的位置.

【解题思路】
(1) 明确图中a、b是两条折射光线，且a光线经过透镜的光心，b光线经过右焦点.
(2) 根据3条特殊光线的光路和光路可逆，作出a、b两条折射光线的入射光线. a光线经过透镜的光心，方向不变；b光线经过右焦点，其入射光线平行于主光轴.
(3) 知道两条入射光线的交点为点光源的位置.

答案：

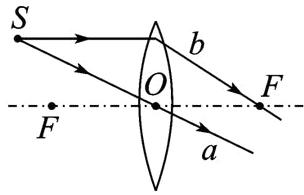

[典例2]如图所示:
