《2025年新课堂同步学习与探究八年级物理上册》

1. (1)画力的示意图时,怎样表示力的作用点？力的作用点应该标在施力物体上还是受力物体上？
(2)画力的示意图时,怎样表示力的方向？
(3)画力的示意图时,怎样表示力的大小？

答案：
(1)用一个点表示力的作用点；受力物体上。
(2)用带箭头的线段表示力的方向，箭头指向力的方向。
(3)用线段的长短表示力的大小，在同一图中，线段越长表示力越大，还可在箭头旁标出力的大小数值。

2. 画一画.

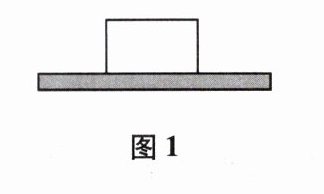

(1)在图1中,画出水平桌面上的小木块受到大小为3N的水平向右的拉力.

(2)在图2中,画出150N的竖直向上提起一桶水的力.

答案：
(1) 在图1中，从木块中心向右画一条带箭头的线段，标注力的大小为3N，箭头指向右方，表示水平向右的拉力。
(2) 在图2中，从水桶的中心向上画一条带箭头的线段，标注力的大小为150N，箭头指向上方，表示竖直向上的提力。

1. 请列举生活实例说明力的三要素都能影响力的作用效果.

答案： ①力的大小：如推门时，用较大力推门，门动得快；用较小力推门，门动得慢，说明力的大小影响力的作用效果。
②力的方向：如向左拉弹簧，弹簧伸长；向右压弹簧，弹簧缩短，说明力的方向影响力的作用效果。
③力的作用点：如用同样大小、方向的力推门，作用在离门轴远的地方比作用在离门轴近的地方更容易把门推开，说明力的作用点影响力的作用效果。

2. 如图所示,在水平地面上的物体受到100N水平向右的拉力,画出该力的示意图.

]

答案： 作答如下：
力的示意图：
1. 画一个矩形代表物体。
2. 在物体右侧中心位置，画一个向右的箭头。
3. 箭头旁标注 $ F = 100 \, N $。
示意图如下：
```
┌─────────┐
│ → F = 100N
└─────────┘
```
