20. (18 分)(2024·河北唐山古冶区期末)小明学习电和磁的相关知识时,完成了下列两个实验.

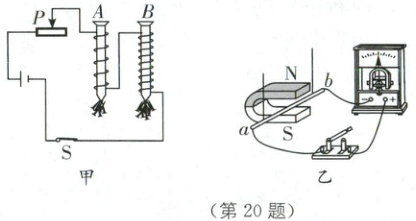

(一)在探究“影响电磁铁磁性强弱的因素”实验中,小明制成简易电磁铁 A、B,并设计了如图甲所示的电路.
(1) 当滑动变阻器滑片向左移动时,电磁铁 A、B 吸引大头针的个数______增加(填“增加”或“减少”),说明电流越______大,电磁铁磁性越强.
(2) 由图甲所示情景可知,______B(填“A”或“B”)的磁性强,说明电流一定时,______线圈匝数越多,电磁铁磁性越强.
(二)如图乙所示,小明将一根导体棒 ab 的两端用细导线与灵敏电流计组成一个闭合电路,并用绝缘细线悬挂起来放在 U 形磁体的磁场中.
(1) 导体棒 ab 水平向左运动时,灵敏电流计指针向右偏转；导体棒 ab 水平向右运动时,指针向左偏转,说明感应电流的方向与______导体做切割磁感线运动的方向有关.
(2) 让导体棒 ab 水平向右缓慢运动时,灵敏电流计的指针向左偏转的角度较小；导体棒 ab 水平向右快速运动时,灵敏电流计的指针向左偏转的角度较大. 说明感应电流的大小与______导体做切割磁感线运动的速度有关.
(3) 让导体棒 ab 沿竖直方向上下运动时,电路中______无(填“有”或“无”)感应电流产生.
(4) 下列电器中,应用电磁感应原理制成的是______C(填序号).
A. 电铃
B. 电风扇
C. 动圈式话筒
D. 动圈式扬声器

答案： (一)
(1)增加 大　
(2)B　线圈匝数越多　(二)
(1)导体做切割磁感线运动的方向　
(2)导体做切割磁感线运动的速度　
(3)无　
(4)C
