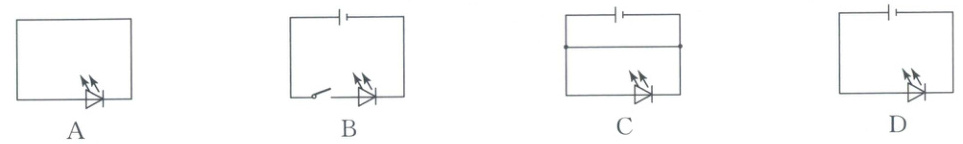

6. (2024·广西中考)如图所示是水果电池和发光二极管( $ \begin{array}{r} \mathbf{M} \\ \hline \end{array}\\ \hline $ )组成的电路.下列电路图与其对应的是(D).

答案： D [解析]由图可知,发光二极管直接连接到水果电池两端,D正确,A、B、C错误.故选D.思路引导 发光二极管具有单向导电性,由实物图分析电路的连接情况,从而做出选择.

7. 小明同学发现马路上的路灯到了夜晚同时亮,清晨同时灭,这些路灯的连接方式是(B).
A.串联
B.并联
C.可能串联
D.一定串联

答案： B

8. (2024·云南中考)如图所示的电路中,电源电压恒定,闭合开关 S、$ S_1 $ 和 $ S_2 $,灯 $ L_1 $、$ L_2 $ 都正常发光,下列说法正确的是(C).

A.电流表 $ A_2 $ 测通过灯 $ L_2 $ 的电流
B.电流表 $ A_1 $ 和 $ A_2 $ 示数相等
C.断开 $ S_2 $,电流表 $ A_2 $ 示数变小
D.断开 $ S_2 $,灯 $ L_1 $ 变暗

答案： C [解析]闭合开关S、S₁和S₂,灯L₁和L₂并联,电流表A₁测通过灯L₁的电流,电流表A₂测干路中的电流,A错误;由并联电路中干路电流等于各支路中的电流之和可知,电流表A₁的示数比电流表A₂的示数小,B错误;断开S₂,电路中只有灯L₁工作,电流表A₂的示数与电流表A₁的示数相等,所以电流表A₂示数变小,C正确;并联电路中各用电器互不影响,所以断开S₂,灯L₁亮度不变,D错误.故选C.

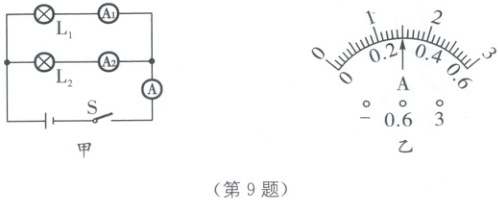

9. 如图甲所示电路,闭合开关 S 后,两个灯泡都能发光,图乙为电流表 A 指针的位置,电流表 $ A_2 $ 读数是 0.6 A,下列分析正确的是(B).

A.灯泡 $ L_1 $ 和 $ L_2 $ 串联
B.电流表 $ A_1 $ 的读数是 0.9 A
C.通过灯 $ L_2 $ 的电流为 1.5 A
D.通过灯 $ L_1 $ 的电流为 0.3 A

答案： B [解析]由电路图可知,灯泡L₁和L₂并联,电流表A测量干路电流,电流表A₁测量通过灯泡L₁的电流,电流表A₂测量通过灯泡L₂的电流,A错误.由题意可知,电流表A₂读数是0.6A,即通过灯L₂的电流为0.6A;由并联电路的电流特点可知,干路电流大于支路电流,所以电流表A的示数大于0.6A,所以电流表A选择的量程是0~3A;由图可知,电流表的分度值为0.1A,则电流表A的读数为1.5A;由并联电路的电流特点可知,通过灯泡L₁的电流I₁=I-I₂=1.5A-0.6A=0.9A,所以电流表A₁的读数是0.9A,C、D错误,B正确.故选B.
