《2025年实验班提优大考卷九年级物理全一册人教版》

10. 如图所示电路,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均发光,两电表都有示数.下列判断正确的是(C).

A.电流表 $ A_1 $ 只测量通过灯 $ L_2 $ 的电流
B.电流表 $ A_2 $ 的示数比 $ A_1 $ 的示数大
C.灯 $ L_1 $ 被短路时,$ L_2 $ 也不发光
D.仅断开 $ S_1 $ 两表都没示数

答案： C [解析]由图可知,两开关都闭合时,两灯泡并联,电流表A₁测量干路电流,电流表A₂测量通过灯泡L₁的电流,开关S₂控制整个电路,开关S₁控制灯泡L₁,A错误;并联电路中,干路电流最大,则电流表A₂的示数小于A₁的示数,B错误;灯L₁被短路时,L₂也被短路,都不发光,C正确;仅断开S₁,电路由两灯泡并联变为灯泡L₂的简单电路,电流表A₁有示数,电流表A₂没示数,D错误.故选C.归纳总结 辨别串、并联电路的方法.
(1)定义法:串联电路是用电器首尾相接的电路,而并联电路中各用电器是首首相接,尾尾相接.
(2)电流法:串联电路中,电流只有一条路径,并联电路中,电流有多条路径.
(3)拆除法:拆除一个用电器,如果其他的用电器都不能工作,则是串联电路,如果对其他的用电器没有影响,则是并联电路.

11. 与物体 A 摩擦过的物体 B 带负电,则在摩擦过程中B得到电子.在空气干燥时,小明用塑料梳子梳头发,发现越梳头发越蓬松,这是由于头发带同种电荷而相互排斥.

答案： B 同种

12. 我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假.摩擦后的琥珀能吸引干草屑,说明琥珀带了电荷.布和琥珀摩擦后,琥珀带负电,说明摩擦过程中布(填“布”或“琥珀”)失去电子.

答案： 电荷 布

13. 甲、乙、丙、丁四个轻质小球,用细线悬挂起来,它们的相互作用情况如图所示.则甲、乙带同种电荷；若丙带负电,则丁B.

A.一定带正电
B.可能带正电也可能不带电
C.可能带负电

答案： 同种 B

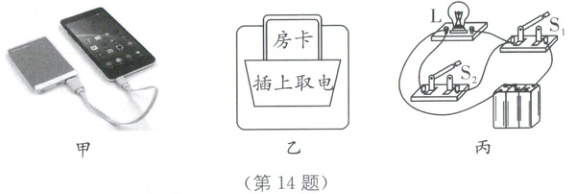

14. 如图甲所示,一个充电宝正在给手机的电池充电,此时充电宝相当于电路中的电源,手机的电池相当于用电器；如图乙所示为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的开关；如图丙所示,当开关 $ S_1 $、$ S_2 $ 断开时,电路处于断路状态；当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电路处于通路状态；当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于短路状态.

答案： 电源 用电器 开关 断路 通路 短路[解析]一个充电宝正在给手机的电池充电,充电宝提供电能,相当于电路中的电源,手机电池消耗电能,故手机电池相当于用电器.将房卡插入槽中,房间内的用电器才能使用,取出后就不能使用,可以控制整个电路,相当于开关.如题图丙所示,当开关S₁、S₂断开时,电路中没有电流,故电路处于断路状态;当开关S₁闭合、S₂断开时,灯泡正常工作,电路处于通路状态;当开关S₁、S₂都闭合时,电流直接从电池的正极出发,经过导线后流到负极,形成电源短路,此时电路处于短路状态.

15. 如图所示的电路图,①若闭合 $ S_2 $,断开 $ S_1 $、$ S_3 $ 时,两灯串联；②若闭合 $ S_1 $、$ S_3 $,断开 $ S_2 $ 时,两灯并联；③若闭合 $ S_2 $、$ S_3 $,断开 $ S_1 $ 时,灯L₁发光；同时闭合S₁和S₂,会出现电源短路.

答案： 串 并 L₁ S₁和S₂ [解析]当闭合S₂,断开S₁、S₃时,电流从电源正极流出,经过灯L₁、L₂、开关S₂,回到负极,所以灯L₁、L₂串联.当闭合S₁、S₃,断开S₂时,电流从电源正极流出,分成两条支路,一条支路中有S₁、L₂,另一条支路中有L₁,两条支路会合后经过S₃,回到负极,所以灯L₁、L₂并联.当闭合S₂、S₃,断开S₁时,电流从电源正极流出,经过灯L₁、开关S₃,回到负极,灯L₂被短路,灯L₁会发光.由图可知,当同时闭合开关S₁、S₂时,电流从电源正极流出,经过S₁、S₂,回到电源负极,电源被短路.

16. 在如图甲所示的电路中,闭合开关后,两灯泡正常发光,小明发现两个电流表的指针都指在如图乙所示的位置,出现这种情形,是因为电流表量程不同.此时流过 $ L_1 $ 的电流大小是0.2A,流过 $ L_2 $ 的电流大小是0.8A.

答案： 电流表量程不同 0.2 0.8 [解析]如图所示,灯L₁与L₂并联,电流表A₁测干路电流,电流表A₂测通过L₁的电流,电流表A₁示数应大于电流表A₂的示数,指针偏转角度相同,是因为电流表量程选择不同电流表A₁接大量程,读数为1A,→同种电流表测不同数值,但指针偏转角度相同,即电流表量程选择不同电流表A₂接小量程,读数为0.2A.则通过L₂的电流I₂=I-I₁=1A-0.2A=0.8A.
