《2025年实验班提优大考卷九年级物理全一册人教版》

13. 家庭电路的触电事故都是人体直接或间接跟火线接触造成的,我们可以用测电笔判断火线和零线。如图所示是测电笔的结构,在使用测电笔时手需接触测电笔的笔尾(填“笔尖”或“笔尾”)金属体,当测电笔的氖管发光时说明检测的导线为火线,这时检测者不会(填“会”或“不会”)发生触电事故,原因是测电笔内有高电阻存在，加上人体电阻使电路中总电阻很大，根据U=IR可知，电压一定时，流过人体的电流非常小，不会引发触电事故。

答案： 火 笔尾 不会 见解析 [解析]当人体直接或间接地跟火线接触时，人体成为闭合电路的一部分，这也就是家庭电路触电事故的主要原因。根据测电笔的使用方法可知，使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，此时有电流通过人体，氖管发光，表明检测的是火线。因为测电笔内有高电阻存在，加上人体电阻使电路中总电阻很大，根据U=IR可知，电压一定时，流过人体的电流非常小，不会引发触电事故。

14. (2024·河北唐山古冶区期末)下面是有关生活用电的描述,请将空白处补充完整。
(1)将电冰箱的三脚插头插入三孔插座中,这样做可以让它的金属外壳与插座中的地线相连,防止发生触电事故。
(2)现代建筑中,不再使用闸刀开关和熔丝(俗称保险丝)。当家庭电路中的电流过大时,家庭电路中的空气开关会自动断开,切断电路,起到保护电路的作用。
(3)如果站在地上的人不小心接触了火线,电流经过人体流入大地,漏电保护器会迅速切断电流,对人体起到保护作用。

答案：
(1)地
(2)空气开关
(3)漏电保护器 [解析]
(1)电冰箱属于金属外壳用电器，因此与电冰箱外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生。
(2)电路中同时使用的用电器总功率过大，由P=UI可知，会使电路电流过大，空气开关能自动断开，起到保护电路的作用。
(3)带有漏电保护器的总开关具有空气开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人体起到保护作用。

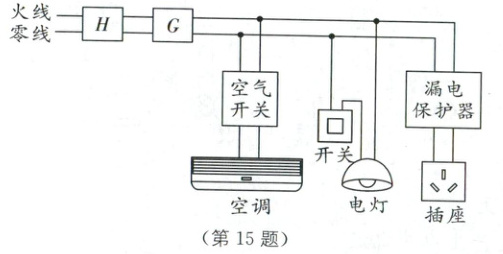

15. (2024·天津和平区期末)如图所示是一般住宅户内配电系统方框图,电能表应接在______(填“$G$”或“$H$”)处,电路中连接错误之处为______。

H 控制电灯的开关接在了零线上

答案： H 控制电灯的开关接在了零线上 [解析]为了计量整个家庭电路消耗电能的多少，家庭电路中电能表要安装在总开关前面，所以H处为电能表，G处为总开关。家庭电路中，控制用电器的开关应接在火线和用电器之间，断开时用电器不带电，由图可知，控制电灯的开关接在了零线与用电器之间，故此接法是错误的。

16. (2024·吉林长春九台区期末)当把一个$60W$的台灯插头插入插座时,家中原来正常工作的其他用电器突然都停止工作,发生这种现象的原因可能是插头处短路。家庭电路中,发生触电事故都是人体直接或间接跟火线接触造成的。如果你发现有人触电应立即采取的措施是切断电源(填“用手拉开触电者”或“切断电源”)。

答案： 短路 火 切断电源 [解析]当台灯插头插入插座时，原本正常工作的其他用电器都停止工作，说明空气开关跳闸了，则发生这种现象的原因可能是插头处短路。火线与大地之间有220V电压，火线和零线之间也存在220V的电压，而零线和大地之间没有电压，所以发生触电事故都是人体直接或间接跟火线连接造成的。为保护救助人员的安全，发现有人触电，一定要先切断电源，再采取救援措施。

17. (1)如图甲所示,在电磁铁的正上方用弹簧秤挂着一条形磁体,当开关闭合后,电磁铁与条形磁体的相互作用为排斥(填“吸引”或“排斥”)；当滑片$P从b端向a$端滑动过程中,弹簧的长度会变长(填“长”或“短”)。
(2)如图乙所示是一种水位自动报警器的原理示意图,当水位升高到金属块$A$处时,红(填“红”或“绿”)灯亮。

答案：
(1)排斥 长
(2)红 [解析]
(1)根据安培定则，通电螺线管的上端为S极，与磁体相互排斥。当滑片P从b端向a端滑动过程中，滑动变阻器的电阻变大，电路中的电流变小，故通电螺线管的磁性减弱，与磁体的排斥力减小，故弹簧会变长。
(2)由水位自动报警器的原理图可知，当水位升高到金属块A处时，左侧电路接通，电磁铁中有电流通过，电磁铁就获得磁性，吸引上边的衔铁，衔铁的触点与红灯的触点接触，右侧电路中红灯发光。

18. 小明同学在学习了“电与磁”的知识后,突发奇想地制作了如图所示的“小实验”。在实验中,小灯泡的亮度总比直接用该电池组给小灯泡供电暗(填“亮”或“暗”),其主要原因是有能量损失。小明的设计应用“电与磁”的知识中物理原理有电磁感应现象(只举一例)。

答案： 暗 有能量损失 电磁感应现象 [解析]因为电池组的电能一部分转化为电动机的机械能，电动机带动发电机发电的过程中，一部分机械能转化为电能，在能量转化的过程中，有能量损失，因此小灯泡的亮度总比直接用该电池组给小灯泡供电时要暗。该实验中运用了电动机的原理和发电机的原理，即通电线圈在磁场中受力转动和电磁感应现象。
