19. 京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 $ 6 \, V $,四盏灯的额定电压均为 $ 6 \, V $,开关 $ S $ 中央的金属片自动与触点 $ 1 $、$ 2 $、$ 1 $、$ 2 $……接触。请以笔画线代替导线完成电路连接。

答案：
如图所示

[解析]水上红绿灯让船舶单向通过桥洞，即左侧红灯亮时，右侧绿灯亮，右侧船可通行，且这一对红绿灯应并联，反之，右侧红灯亮时，左侧绿灯亮，左侧船可通行，且这一对红绿灯应并联，使用单刀双掷开关进行左右通行转换。

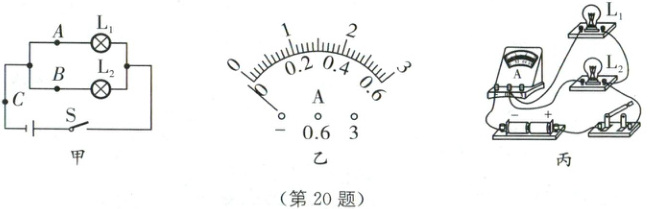

20. (8 分)小刘和小罗一起做“探究并联电路中电流的规律”实验。

(1)连接电路时,开关必须处于______状态,电流表应______(填“串联”或“并联”)在被测电路中,若要测量干路电流,则电流表应接在图甲中的______(填“$ A $”“$ B $”或“$ C $”)点。
(2)按照图甲电路图连好电路后,闭合开关,发现电流表指针位置如图乙所示,原因可能是______。
(3)改正后的实验电路如图丙所示。测完该点电流后,小刘准备测通过 $ L_2 $ 的电流大小,小罗提出,只需要修改一根导线,即可以完成实验。请在图丙中将要修改的导线画“$ × $”,然后画出改正后的导线。
(4)进行实验的过程中,$ L_2 $ 忽然熄灭,$ L_1 $ 仍发光,那么可能的原因是______(填字母序号)。
A. $ L_1 $ 短路
B. $ L_2 $ 短路
C. $ L_2 $ 断路
D. 开关处接触不良
(5)测出 $ A $、$ B $、$ C $ 三处电流如表所示,由此得出初步结论：______(只用表格里的物理量写表达式)。小华指出：为了得出更普遍的规律,接下来的操作是______。

答案：

(1)断开 串联 C
(2)电流表正负接线柱接反
(3)如图所示
(4)C
(5)I_C = I_A + I_B 换不同规格的灯泡多次实验

[解析]
(1)为了电路安全，连接电路时，要将开关断开。电流表应与被测用电器串联，若采用并联，电流表会将与之并联的用电器短路。接在A点测量的是L₁所在支路的电流，接在B点测量的是L₂所在支路的电流，接在C点测量的是干路电流，故应接在C点。
(2)题图中电流表指针向左偏，原因是电流表正、负接线柱接反了，电流从电流表负接线柱流进。
(3)电流表原来测量的是干路电流，现在要测量L₂所在支路的电流，只需将连接L₁左接线柱与电流表0.6A接线柱之间的导线去掉，再用导线连接L₁左接线柱与电流表负接线柱即可。
(4)L₁短路则L₂不会亮，A不符合题意；L₂短路会导致电路短路，L₁不会亮，B不符合题意；L₂断路，并联电路各支路互不影响，所以L₂不会亮，L₁会亮，C符合题意；开关接在干路，若开关处接触不良，整个电路都处于断路状态，L₁不会亮，D不符合题意。故选C。

21. (5 分)在“探究并联电路中电压的特点”实验中,实验电路如图甲所示。
(1)连接电路时开关应处于______状态。

(2)要用电压表测量小灯泡 $ L_1 $ 两端的电压,请用笔画线代替导线将实物电路连接完整。
(3)闭合开关,观察到小灯泡 $ L_1 $ 发光、$ L_2 $ 不发光,故障可能是______。
(4)排除故障后,用电压表分别测量小灯泡 $ L_1 $、$ L_2 $ 及电源两端的电压,电压表示数均如图乙所示,为______ $ V $。更换不同规格的小灯泡多次测量,发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压______。

答案：

(1)断开
(2)如图所示
(3)灯泡L₂断路
(4)3 相等

[解析]
(1)连接电路时，为保护电路，开关应处于断开状态。
(2)要用电压表测量小灯泡L₁两端的电压，电压表和灯泡L₁并联。
(3)并联电路中各个支路互不影响，闭合开关，观察到小灯泡L₁发光、L₂不发光，可能是灯泡L₂断路。
(4)由题图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数为3V。更换不同规格的小灯泡多次测量，电压表的示数是3V，说明并联电路中各支路用电器两端的电压相等，都等于电源电压。
