《2025年实验班提优大考卷九年级物理全一册人教版》

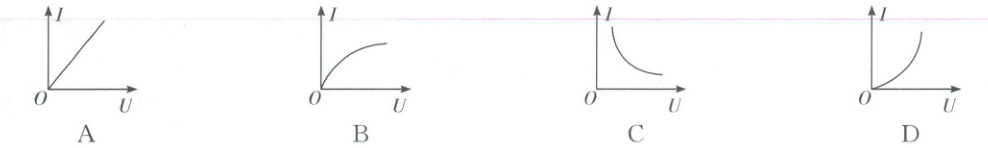

1. (2024·山东青岛市北区期末)下列图像中,能正确描述定值电阻电流与电压关系的图像是(A)。

答案： A [解析]在电阻一定时，电流与电压成正比，分析各图只有图A是正比例函数图像，故选A。
知识拓展 在常见的I-U关系图像外，也要学会理解I-$\frac{1}{R}$的关系图像，图线为过原点的一条斜直线，表示当电压一定时，导体中的电流与导体电阻的倒数成正比，也就是导体中的电流与导体的电阻成反比，一反一正，意思不变，仍适用于欧姆定律。

2. (2024·河北邢台信都区期末)关于欧姆定律,下列说法中正确的是(C)。
A.欧姆定律是通过推导得出的规律
B.欧姆定律反映出了导体电阻跟电流和电压之间的关系
C.欧姆定律中的$I$、$U和R$反映的是同一段电路中同一时刻的电流、电压和电阻关系
D.由欧姆定律变形得$U = IR$,说明在导体电阻一定时,导体两端的电压跟电流成正比

答案： C

3. 用如图所示电路进行实验,下列对电路故障解释正确的是(D)。

A.电路中只要有断路故障,电压表示数就为零
B.电路中只要有短路故障,电压表示数就为零
C.实验中将电流表和电压表位置对调,闭合开关$S$,电压表会损坏
D.若电流表示数为零,电压表示数为电源电压,可能是电阻$R_{0}$断路

答案： D [解析]由图可知，该电路为串联电路，电压表测量$R_{0}$两端的电压，电流表测量电路中的电流。电路中定值电阻断路时，电压表测电源电压，示数不为零，A错误；图中，电压表测定值电阻两端的电压，若滑动变阻器短路，则电压表示数等于电源电压，不为零，B错误；将电流表和电压表位置对调，电压表串联接入电路中，此时电压表测量电源电压，不会损坏，C错误；实验中发现电流表示数为零，则电路可能出现了断路，电压表示数为电源电压，这说明电压表与电源之间是接通的，则与电压表并联的支路断路了，所以故障可能是$R_{0}$断路，D正确。故选D。

4. 用同种材料制成长度相等、横截面积不同的圆柱形导体$a和b$,$a比b$的横截面积大,如图所示,将它们串联在电路中,通过$a$、$b的电流分别为I_{a}和I_{b}$,$a$、$b两端的电压分别为U_{a}和U_{b}$,则下列说法正确的是(D)。

A.$I_{a}＞I_{b}$
B.$I_{a}＜I_{b}$
C.$U_{a}＞U_{b}$
D.$U_{a}＜U_{b}$

答案： D [解析]因为圆柱形导体a和b是由同种材料制成，且长度相等，而a比b的横截面积大，所以$R_{a}＜R_{b}$。将它们串联在电路中，根据串联电路中电流处处相等的特点可知，通过两导体的电流相等，即$I_{a}=I_{b}$，故A、B错误；由$U=IR$可知，$U_{a}＜U_{b}$，故C错误，D正确。故选D。

5. 在如图所示的电路中,电源电压保持不变,电阻$R$为定值电阻,闭合开关$S$,滑片$P$置于滑动变阻器的中间部分。现将滑片向$A$端移动,则下列判断正确的是(C)。

A.电流表示数变小
B.电压表示数不变
C.滑动变阻器两端电压变小
D.电压表示数与电流表示数之比变大

答案： C [解析]分析电路图可知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压，电流表测电路中的电流。当滑片向A端移动时，滑动变阻器接入电路的阻值变小，则该串联电路的总电阻变小，根据欧姆定律$I=\frac{U}{R}$可知，电路中电流变大，即电流表示数变大，故A错误；根据$U=IR$可知，定值电阻R两端的电压变大，即电压表示数变大，故B错误；根据串联电路的分压原理可知，滑动变阻器两端电压变小，故C正确；根据$R=\frac{U}{I}$可知，电压表示数与电流表示数之比等于定值电阻R的阻值，电阻R为定值电阻，阻值不变，所以电压表示数与电流表示数之比不变，故D错误。故选C。

6. 定值电阻$R的I - U$图像如图所示,当加在该电阻两端的电压为$1.5 \, V$时,通过它的电流为(A)。

A.$0.3 \, A$
B.$0.4 \, A$
C.$0.6 \, A$
D.$1.2 \, A$

答案： A [解析]根据图像信息可知，当电阻两端的电压为3V时，通过的电流为0.6A，根据欧姆定律可得，定值电阻的阻值为$R=\frac{U_{1}}{I_{1}}=\frac{3\ V}{0.6\ A}=5\ \Omega$。电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以当该定值电阻两端加上1.5V的电压时，定值电阻的阻值仍为$5\ \Omega$，此时通过它的电流为$I'=\frac{U'}{R}=\frac{1.5\ V}{5\ \Omega}=0.3\ A$。故选A。

7. (2024·山东烟台蓬莱区期末)如图所示的电路中,定值电阻阻值$R_{1}＞R_{2}$。开关$S$闭合后,电阻$R_{1}$、$R_{2}两端的电压分别为U_{1}$、$U_{2}$,通过两个电阻的电流分别为$I_{1}$、$I_{2}$。下列判断正确的是(D)。

A.$U_{1}＞U_{2}$
B.$U_{1}＜U_{2}$
C.$I_{1}＞I_{2}$
D.$I_{1}＜I_{2}$

答案： D [解析]分析电路可知，两电阻并联，并联电路中各支路两端电压相等，所以电阻$R_{1}$、$R_{2}$两端的电压关系为$U_{1}=U_{2}$，故A、B错误；因为定值电阻阻值$R_{1}＞R_{2}$，而$U_{1}=U_{2}$，根据$I=\frac{U}{R}$可知，通过两个电阻的电流关系为$I_{1}＜I_{2}$，故C错误，D正确。故选D。
