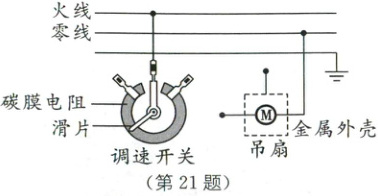

21. (2024·山东济宁嘉祥县期末)请在图中把吊扇按安全用电原则接入家庭电路中,要求当调速开关滑片顺时针转动时,可以减慢吊扇转速。

答案：

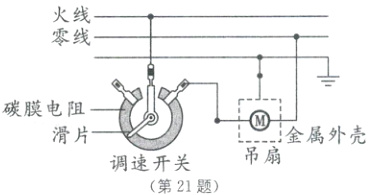

21.如图所示

22. (6分)学习了家庭电路后,小明在家中进行综合实践活动“对家庭用电的调查研究”。
(1)家庭电路中“超负荷”是指家庭用电器的总功率过大,这时电路中的电流也跟着过大。
(2)观察厨房中的电器时,妈妈告诉他,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座。后来电工师傅换了一个如图甲所示的带开关的插座后,只要拨动下开关就可以断开电了。小明仔细观察了如图甲所示的插座后,很快就在纸上画出了如图乙所示的插座背面接线示意图,则图乙中最上面的一根线应该是零(填“火”或“零”)线,用电器的金属外壳接地是为了防止发生触电事故。
(3)要利用如图丙所示的电能表来估测电饭煲的电功率,使用该电能表时,家中同时使用的用电器总功率不能超过8800$W$,小明首先断开家中所有用电器,再将一只电饭煲接入电路正常工作。小明发现电能表的转盘转过$24r所需的时间刚好为1min$,则这只电饭煲的额定功率是800$W$。

答案： 22.
(1)总功率　电流　
(2)零触电　
(3)8800　800 　[解析]
(1)家庭电路中“超负荷”是生活用语，在物理中指的是用电器总功率过大.家庭电路电压不变，根据I=P/U可知，当用电器总功率过大时，会引起家庭电路干路电流过大.
(2)根据安全用电的原则，开关必须接在火线上，由图乙可知，开关接中间那根线，所以中间那根是火线，最下面那根线是地线，则最上面那根线应该是零线.三孔插座中间的孔接地线，对应的三脚插头中间的那个脚接用电器的金属外壳，这样就可以使用电器金属外壳接地，当发生漏电现象时，就可以将电流导入大地，避免人发生触电事故.
(3)由图丙可知，允许通过电能表的最大电流为40A,所以接在这个电能表上的用电器的最大功率P_最大=UI_最大=220V×40A=8800W,则电饭煲1min所消耗的电能W=n/1800r/(kW·h)=24r/1800r/(kW·h)=1/75kW·h；电饭煲的电功率P=W/t=1/75kW·h/(1/60h)=0.8kW=800W.

23. (8分)人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变,人体的安全电压有$5$个等级($42V$,$36V$,$24V$,$12V$,$6V$)。如在皮肤干燥等情况下,$42V$以下的电压是安全的；在极端潮湿等环境中$6V$以下的电压才是安全的。请回答下列问题：
(1)图甲为测电笔结构简图,用此测电笔辨别零线、火线时,除笔尖金属体接触电线外,手还要接触______；能使氖管发光的导线是______(填“火线”或“零线”)。
(2)图乙中,用笔画线代替导线将插座和控制插座的开关正确接入家庭电路中。
(3)如图乙所示,在使用测电笔接触家庭电路火线时,人体和测电笔串联。为确保人体在任何环境中都安全,测电笔内部电阻设计至少为$21400Ω$,则允许通过人体的最大电流为______$A$(保留小数点后两位)。

答案：
23.
(1)金属笔卡　火线　
(2)如图所示　
(3)0.01 　　　　　 　[解析]
(1)使用测电笔时，手不能接触笔尖金属体，要接触笔尾金属笔卡，形成闭合回路;火线带电，能使测电笔的氖管发光.
(2)为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如答图所示.
(3)为确保人体在任何环境中都安全，对人体的安全电压不高于6V，串联电路中电流处处相等，则人体允许通过的最大电流I=(220V - 6V)/21400Ω≈0.01A.关键提醒①插座的连接满足“左零右火”的原则;②控制　用电器的开关要接在火线上.
