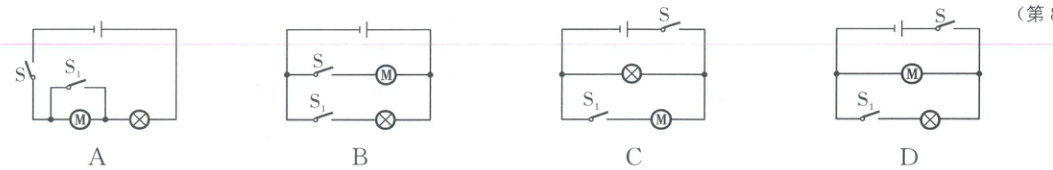

8. 新情境 电动独轮车中的电路设计 (2024·遂宁中考)如图所示的电动独轮车依靠电力驱动,低碳环保。当电源开关$S$闭合时指示灯亮起,独轮车处于待机状态；当人站在独轮车上时,开关$S_{1}$自动闭合,电动机工作,独轮车才开始运动。下列电路设计符合上述要求的是(C)。

答案： C [解析]由题意可知，当电源开关S闭合时指示灯先亮起，当人站在独轮车上，开关$S_{1}$自动闭合，电动机才能启动，开始运动，这说明指示灯和电动机并联，开关S控制干路，开关$S_{1}$控制电动机，故C正确。故选C。

9. 小红同学在“探究通过导体的电流与其两端电压的关系”时,作出了如图所示的图像,下列说法正确的是(D)。

A.甲、乙两电阻中,只有甲为定值电阻
B.甲、乙两电阻的大小关系为$R_{甲}＞R_{乙}$
C.将甲、乙两电阻串联后接到电压为$3 \, V$的电源两端,闭合开关后,电路中的电流为$0.3 \, A$
D.将甲、乙两电阻并联接到电压为$2 \, V$的电源两端,干路中的电流为$0.6 \, A$

答案： D [解析]根据图像可知，甲、乙两电阻的I-U图线都为倾斜的直线，则甲、乙都为定值电阻，A错误；根据图像可知，定值电阻的I-U图像为正比例函数图像，当甲、乙两端的电压相同时，通过甲的电流大于通过乙的电流，根据$R=\frac{U}{I}$可知，$R_{甲}＜R_{乙}$，B错误；由图像可知，$R_{甲}$两端电压$U_{甲}=1\ V$时，通过$R_{甲}$的电流$I_{甲}=0.2\ A$，结合欧姆定律可知，$R_{甲}=\frac{U_{甲}}{I_{甲}}=\frac{1\ V}{0.2\ A}=5\ \Omega$，$R_{乙}$两端电压$U_{乙}=2\ V$时，通过$R_{乙}$的电流$I_{乙}=0.2\ A$，结合欧姆定律可知，$R_{乙}=\frac{U_{乙}}{I_{乙}}=\frac{2\ V}{0.2\ A}=10\ \Omega$，将甲、乙两电阻串联后接到电压为3V的电源两端，则电路中的电流为$I=\frac{U}{R_{甲}+R_{乙}}=\frac{3\ V}{5\ \Omega+10\ \Omega}=0.2\ A$，C错误；将甲、乙电阻并联接到电压为2V的电源两端，即$U_{甲}'=U_{乙}'=2\ V$，由图可知，此时$I_{甲}'=0.4\ A$，$I_{乙}'=0.2\ A$，则干路电流为$I'=I_{甲}'+I_{乙}'=0.4\ A+0.2\ A=0.6\ A$，D正确。故选D。

10. (2024·滨州中考)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是(C)。

A.电压表$V$的示数变小
B.电流表$A_{1}与电流表A_{2}$的示数相等
C.电流表$A_{1}$的示数变大
D.电压表$V与电流表A_{2}$示数的比值变大

答案： C [解析]由题图可知，闭合开关，定值电阻$R_{0}$与滑动变阻器R并联，电流表$A_{2}$测通过$R_{0}$的电流，电流表$A_{1}$测干路的电流，电压表测量电源电压，由此可知滑片移动过程中，电压表的示数不变，故A错误；滑动变阻器滑片从最上端向中点移动过程中，R接入电路的阻值变小，由于并联电路各支路两端的电压均等于电源电压，保持不变，所以由欧姆定律可知，通过$R_{0}$的电流不变，即电流表$A_{2}$的示数不变，通过R的电流变大，由于并联电路中干路电流等于各支路电流总和，所以电流表$A_{1}$的示数变大，且电流表$A_{1}$的示数大于电流表$A_{2}$的示数，故B错误，C正确；电压表V的示数与电流表$A_{2}$的示数均不变，则它们的比值不变，故D错误。故选C。

11. 变式提优→B卷T11 (2024·四川成都双流区期末)小刚用如图所示的电路探究“一段电路中电流跟电阻的关系”。实验过程中,小刚应该保持$A$、$B$间的电压不变,当$A$、$B两点间的电阻由5 \, \Omega更换为10 \, \Omega$后,为了完成后续探究,他应该将滑动变阻器的滑片向右移动适当距离。

答案： 电压 右

12. 小何利用如图所示的电路进行实验。闭合开关$S$,分别读取电压表、电流表的示数并记录；断开开关$S$,将电源由$1节干电池更换为2$节干电池,闭合开关$S$,分别读取电压表、电流表的示数并记录,发现电流表的示数变大。小何探究的是电流与电压的关系。

答案： 变大 电压 [解析]将电源由1节干电池更换为2节干电池，定值电阻两端电压变大，根据欧姆定律可知，通过定值电阻的电流变大，即电流表的示数变大。由题意可知，小何在实验过程中，控制定值电阻的阻值不变，改变定值电阻两端的电压，因此小何探究的是通过导体的电流与导体两端电压的关系。

13. (2024·广东河源紫金县期末)已知小灯泡$L和定值电阻R$的电流与其电压的关系图像如图所示,则定值电阻$R$的阻值为10$\Omega$；若将它们并联在电源电压为$4 \, V$的电路中,则干路中的电流为1.2$A$；若将它们串联在电源电压为$5 \, V$的电路中,则电路中的电流为0.4$A$。

答案： 10 1.2 0.4 [解析]由图像可知，定值电阻R的阻值为$R=\frac{U}{I}=\frac{4\ V}{0.4\ A}=10\ \Omega$；若将它们并联在电源电压为4V的电路中，由并联电路电压特点可知，L和R两端的电压都为4V，由图像可知，此时$I_{R}=0.4\ A$，$I_{L}=0.8\ A$，由并联电路电流特点可知，干路电流$I=I_{R}+I_{L}=0.4\ A+0.8\ A=1.2\ A$；若将它们串联在电源电压为5V的电路中，则串联电路中电流处处相等，由图像可知，当电路中电流为0.4A时，$U_{L}=1\ V$，$U_{R}=4\ V$，电源电压为$U_{总}=1\ V+4\ V=5\ V$，符合题意，故若将它们串联在电源电压为5V的电路中，则电路中的电流为0.4A。
