《2025年实验班提优大考卷九年级物理全一册人教版》

7. 小明同学在学习使用滑动变阻器改变灯泡亮度的实验中,连接了如图所示的电路,下列分析错误的是(A)。

A.若将 A、C 端连入电路,向 D 端移动滑片 P,灯泡变亮
B.若将 B、C 端连入电路,闭合开关前,滑片 P 应移动到最左端
C.若将 A、B 端连入电路,闭合开关,移动滑片 P,灯泡亮度不变
D.若将 C、D 端连入电路,变阻器相当于一根导线

答案： A[解析]若将A、C端连入电路,则连入电路的有效电阻为AP段,向D端移动滑片P,电阻变大,电路电流减小,灯泡变暗,故A错误;若将B、C端连入电路,则连入电路的有效电阻为BP段,为保护电路,闭合开关前,应将滑片移动到最左端,此时滑动变阻器连入电路的阻值最大,故B正确;若将A、B端连入电路,此时滑动变阻器相当于阻值为滑动变阻器最大阻值的定值电阻,移动滑片,阻值不会改变,因此灯泡亮度不会改变,故C正确;若将C、D端连入电路,接入电路部分为金属杆,变阻器相当于一根导线,故D正确.故选A

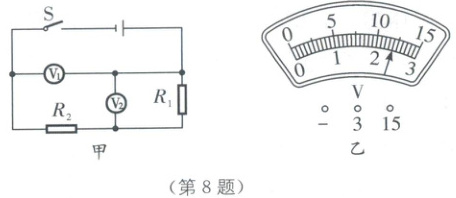

8. 在一次实验中,某同学按照如图甲所示的电路正确连接各元件。闭合开关 S 后,他发现两块电压表指针的偏转角度相同,均如图乙所示,则电阻$ R_1、$$R_2$两端电压分别为(D)。

A.9.6 V 24 V
B.2.4 V 12 V
C.9.6 V 12 V
D.2.4 V 9.6 V

答案： D[解析]由图甲可知,两电阻串联,电压表V₁测量电源电压,电压表V₂测量定值电阻R₁两端的电压.闭合开关S后,他发现两块电压表指针的偏转角度相同,说明电压表V₁、V₂量程分别选择0~15V、0~3V,分度值分别为0.5V、0.1V,示数分别为12V、2.4V,电阻R₁两端的电压为2.4V,R₂两端电压为U₂=U - U₁=12V - 2.4V=9.6V,D正确,A、B、C错误.故选D.关键提醒:在串联电路中,总电压等于各用电器两端电压之和,电流处处相等.

9. 如图所示,闭合开关 S,滑动变阻器滑片 P 移动过程中,灯突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是(B)。

A.电流表接线松开
B.小灯泡 L 断路
C.滑动变阻器 R 断路
D.开关 S 接触不良

答案： B[解析]如果电流表接线松开,电路断路,则灯泡不亮,电压表和电流表均无示数,A不符合题意;若小灯泡L断路,则电压表串联在电路中,电压表示数等于电源电压,电流表没有示数,灯泡不亮,B符合题意;若滑动变阻器R断路,则电路断路,灯泡不亮,电压表和电流表均无示数,C不符合题意;若开关S接触不良,则电路断路,灯泡不亮,电压表和电流表均无示数,D不符合题意.故选B.

10. 如图所示是一种测定油箱内油量的装置,油量表是电流表改装而成。R 是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴 O 转动,另一端固定着一个浮子。电源电压保持不变。下列说法正确的是(D)。

A.油量增多时,滑片向上移动,R 接入电路的阻值变大
B.去掉电路中的定值电阻 R₀,油量表仍可安全工作
C.给油量表标刻度时,油量表的零刻度线应标在电流表的零刻度线上
D.燃油耗尽时,油量表不会损坏

答案： D[解析]由图可知,油量增多时,浮子上升,滑片向下移动,R接入电路的阻值变小,A错误;定值电阻R₀在电路中起到保护电路的作用,当R接入电路的阻值过小时也可以安全工作,如果去掉电路中的定值电阻R₀,油量表(即电流表)可能烧坏,B错误;油量为零时,电路中电阻最大,电流最小,但不为零,所以给油量表标刻度时,零刻度线不应标在电流表的零刻度线上,C错误;燃油耗尽时,油量为零,电路中电阻最大,电流最小,油量表(即电流表)不会损坏,D正确.故选D.

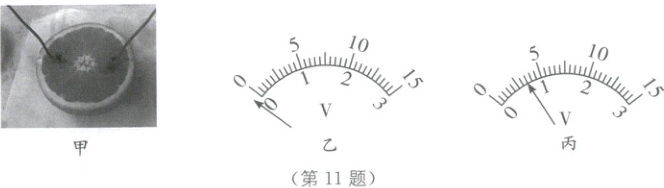

11. 小华在学习了电路的知识后,便想用电压表测水果电池的电压。于是他取一个橙子,把铜片、铁片插入其中,就制成了一个水果电池,如图甲所示。当他把铜片与电压表负接线柱相连,铁片与电压表正接线柱相连时,发现电压表指针如图乙所示,则铜(填“铜”或“铁”)片是水果电池的正极。当他把电路连接正确后,发现电压表指针向右偏转非常小,于是他需要做的是电压表改接小量程；重新连接完电路后电压表指针如图丙所示,则水果电池的电压约为0.7V。

答案： 铜 电压表改接小量程 0.7V [解析]使用电压表时,电流从电压表的正接线柱流入、负接线柱流出,即电压表的负接线柱与电源的负极相连接,因为电压表指针反向偏转,说明电压表的正、负接线柱接反了,他把铜片与电压表负接线柱相连,因此铜片为电池的正极.当他把电路连接正确后,发现电压表指针向右偏转非常小,说明电压表连接了大量程,于是他需要做的是把电压表改接小量程.由图丙可知,电压表小量程的分度值为0.1V,指针指向的示数如图丙所示,则水果电池的电压约为0.7V.
