24. 阅读短文,回答问题。
漏电保护器

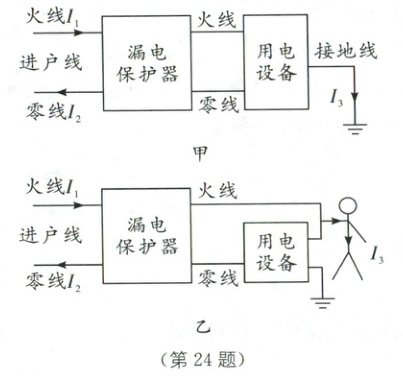

根据安全用电要求,住户家里除了要安装防止电流过大的自动空气开关外,还必须安装漏电保护器。其示意图如图甲所示,其内部结构相当于一个自动开关,正常情况下,住户家中没有电流流向地面,即图中$I_3为0$,进户线中流入的电流$I_1和流出的电流$I_2$相等,漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面),即图中的$I_3不为0$,就会造成$I_1和I_2$不相等,当$I_1和I_2$的差异达到一定值,保护器内部自动开关就会立即断开。排除漏电故障后,重新合闸即可恢复供电。为确保使用安全,漏电保护器上设置了试验按钮,需要每月试按一次,如果按下试验按钮漏电保护器无动作,说明需要更换漏电保护器。(1)当电路发生短路时,漏电保护器$_________$(填“会”或“不会”)自动切断电路。(2)如图乙所示,如果发生漏电,漏电电流为$I_3$,则$I_1$$_________$(填“$＞$”“$＜$”或“$=$”)$I_2$,$I_1$、$I_2$、$I_3大小关系的表达式为I_3= $$_________$。(3)漏电保护器的试验电路,由一只试验开关$S与电阻R$组成,闭合试验开关$S$就能模拟漏电情形,试验电路的连接符合要求的是$_________$。A. B. C. D.(1)当电路发生短路时,漏电保护器不会(填“会”或“不会”)自动切断电路。(2)如图乙所示,如果发生漏电,漏电电流为$I_3$,则$I_1$＞(填“$＞$”“$＜$”或“$=$”)$I_2$,$I_1$、$I_2$、$I_3大小关系的表达式为I_3= I₁ - I₂。
(3)漏电保护器的试验电路,由一只试验开关$S与电阻R$组成,闭合试验开关$S$就能模拟漏电情形,试验电路的连接符合要求的是C。

答案： 24.
(1)不会　
(2)＞　I₁ - I₂　
(3)C　[解析]
(1)当电路发生短路时，电路没有漏电，进户线中流入的电流I₁和流出的电流I₂相等，漏电保护器不会自动切断电路.
(2)如图乙所示，如果发生漏电，则火线电流一部分流向零线，一部分流向大地，此时火线电流I₁大于零线电流I₂，且I₃=I₁ - I₂.
(3)闭合开关S,导线将电阻R短路，漏电保护器内火线电流仍等于零线电流，A不符合题意;闭合开关S,漏电保护器内火线和零线电流相等，无法模拟漏电情况，B、D不符合题意;闭合开关S,漏电保护器内火线电流大于零线电流，可以模拟漏电情形，C符合题意.故选C;
