《2025年实验班提优大考卷九年级物理全一册人教版》

1. 探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的图像. 下列结论与图像相符的是(B).

A.电阻一定时,电压随着电流的增大而增大
B.电阻一定时,电流随着电压的增大而增大
C.电压一定时,电阻随着电流的增大而减小
D.电压一定时,电流随着电阻的增大而减小

答案： B [解析]由图可知，I - U图像是过原点斜向上的直线，电流与电压成正比，所以实验中控制电阻阻值不变，由于电阻两端电压发生改变，通过的电流才改变，所以是电流随着电压的改变而改变，且电压增大，电流也增大，故A、C、D不符合题意，B符合题意.故选B.

2. (2024·山东泰安新泰期末)如图1所示是电阻甲和乙的I-U图像,下列说法正确的是(B).
①电阻甲的阻值为20Ω；
②电阻乙是定值电阻；
③当电流不变时,电阻甲的阻值与它两端的电压成正比；
④如图2所示,当开关闭合,电源电压为5V时,电路总电流为0.5A.

A.只有①②
B.只有①④
C.只有②③
D.只有③④

答案： B [解析]图1中甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知，电阻甲的阻值不变，电阻乙的阻值是变化的，不是定值电阻，当甲两端电压为6V时，通过甲的电流为0.3A，甲的阻值$R_{甲}=\frac{U_{甲}}{I_{甲}}=\frac{6\ V}{0.3\ A}=20\ Ω$，故①正确，②错误；甲是定值电阻，电阻是导体的一种性质，与电流和电压无关，故③错误；由图2可知，两个电阻并联，电流表测量干路中的电流，当开关闭合，电源电压为5V时，根据并联电路的电压特点可知，两电阻两端的电压均为5V，由图1可知，$U = 5\ V$时，$I_{甲}=0.25\ A$，$I_{乙}=0.25\ A$，由并联电路中干路电流等于各支路电流之和可知，干路电流$I = I_{甲}+I_{乙}=0.25\ A + 0.25\ A = 0.5\ A$，故④正确.故选B.

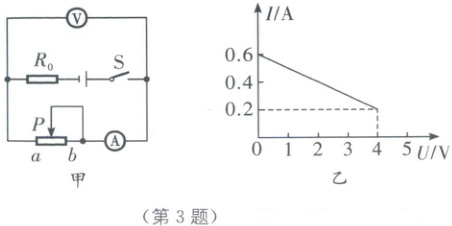

3. 如图甲所示,电源电压恒定,R₀是定值电阻. 当滑片从b端滑到a端过程中,电流表示数I与电压表示数U的关系图像如图乙所示. 下列说法中错误的是(C).

A.电源电压为6V
B.滑动变阻器最大电阻为20Ω
C.定值电阻R₀的阻值为20Ω
D.当滑片从b端滑到a端过程中,电压表示数与电流表示数的比值变小

答案： C [解析]由电路图可知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；滑动变阻器的阻值最大时，电路中的电流最小，由图乙可知，电路中的最小电流$I_{1}=0.2\ A$，此时电源电压$U = I_{1}(R_{0}+R_{1}) = 0.2\ A× R_{0}+4\ V\cdots①$；当滑动变阻器的阻值最小为0时，电路中的电流最大，由图乙可知，最大电流$I_{2}=0.6\ A$，此时电源电压$U = I_{2}R_{0}=0.6\ A× R_{0}\cdots②$；由①②可得$U = 6\ V$，$R_{0}=10\ Ω$，故A正确，C错误；根据图像可知，滑动变阻器的阻值最大时，电路中的电流最小为$I_{1}=0.2\ A$，此时加在滑动变阻器两端的电压$U_{1}=4\ V$，由欧姆定律得，滑动变阻器的最大阻值为$R_{1}=\frac{U_{1}}{I_{1}}=\frac{4\ V}{0.2\ A}=20\ Ω$，故B正确；当滑片从b端滑到a端过程中，滑动变阻器接入电路的阻值变小，由欧姆定律可知，电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，因此比值变小，故D正确.故选C.

4. 如图所示电路,电源电压保持不变,闭合开关,滑动变阻器滑片向左移动,下列说法中正确的是(D).

A.甲表示数变小,乙表示数不变
B.甲表示数变大,乙表示数变大
C.甲表示数的变化量大于乙表示数的变化量
D.甲表示数的变化量等于乙表示数的变化量

答案： D [解析]由图可知，电路为并联电路，电流表甲测量干路电流，电流表乙测量滑动变阻器所在支路的电流.滑片向左滑动，滑动变阻器连入电路的阻值增大，根据欧姆定律可知，其所在支路的电流减小，即乙表示数变小.并联电路各支路互不影响，所以定值电阻所在支路的电流大小不变，由于并联电路中干路电流等于各支路电流之和，所以电流表甲示数变小，故A、B错误；由以上分析可知，电流表甲示数等于电流表乙示数加定值电阻所在支路的电流值，定值电阻所在支路电流不变，所以甲示数的变化量等于乙示数的变化量，故C错误，D正确.故选D.
