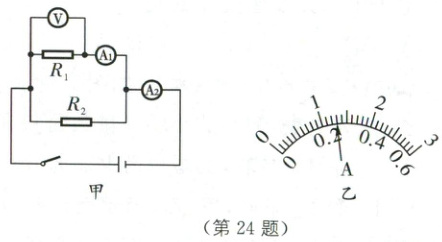

24. 如图甲所示,这是某个同学连接的电路,其中电压表示数为 3 V,两电流表指针如图乙所示,都在同一位置。求：
(1)电流表$ A_1 $和$ A_2 $示数；
(2)流过电阻$ R_2 $的电流；
(3)求电阻$ R_2 $两端电压。

答案：
(1)0.26A 1.3A
(2)1.04A
(3)3V [解析]
(1)由电路图可知,电阻R₁和R₂并联,电流表A₁测量通过电阻R₁的电流,电流表A₂测量干路电流;电压表测电源电压.因并联电路中干路电流等于各支路电流之和,且两电流表指针在同一位置,所以电流表A₁选择的量程为0~0.6A,电流表A₂选择的量程为0~3A.故电流表A₁的分度值为0.02A,示数为0.26A;电流表A₂的分度值为0.1A,示数为1.3A.
(2)因并联电路中干路电流等于各支路电流之和,所以流过电阻R₂的电流I₂=I - I₁=1.3A - 0.26A=1.04A.
(3)因为并联电路中各支路两端的电压相等,等于电源电压,电压表示数为3V,所以电阻R₂两端的电压也为3V.
