《2025年实验班提优大考卷九年级物理全一册人教版》

17. 完成第十三章第 3 节的知识梳理,在横线上填写相关内容.


(1)电流和电流表的使用
(2)并:I=I₁+I₂

答案：
(1)电流和电流表的使用
(2)并:I=I₁+I₂[解析]
(1)中应填入电流和电流表的使用.
(2)并联电路中电流的规律:干路电流等于各支路电流之和,用公式表示为I=I₁+I₂.

18. 如图所示,某同学要连接由 $ L_1 $ 和 $ L_2 $ 组成的并联电路.若开关 S 要同时控制两盏灯,应将导线 M 端接到图中______(填“A”或“B”)点；若该电路工作一段时间后,$ L_1 $ 熄灭,$ L_2 $ 正常发光,则电路中发生的故障可能为______(假设故障只发生在电灯上).

AL₁断路

答案： A L₁ 断路 [解析]当导线M端接到图中A点时,开关S位于干路上,同时控制两盏灯;当导线M端接到图中B点时,开关S位于灯泡L₁所在支路上,只控制该支路,不能控制L₂支路.并联电路中,如果一条支路短路,则电源被短路,两灯均不亮,所以电路中发生了断路;L₁熄灭,L₂正常发光,则说明是L₁断路.

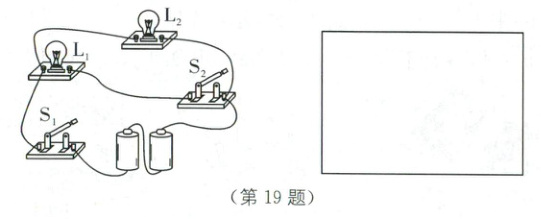

19. 请根据如图所示的实物图在方框中画出对应的电路图.

答案：
如图所示　　　　　　　　

20. 如图所示,根据电路图连接实物图.

答案：
如图所示　　　　　　　

21. 小明网购了一款人体感应灯,这种灯只有在光线暗且有人体靠近时才会自动发光,在人离开时自动关闭.请你在图中正确画出能够表示该灯工作原理的电路图.

答案：
如图所示
