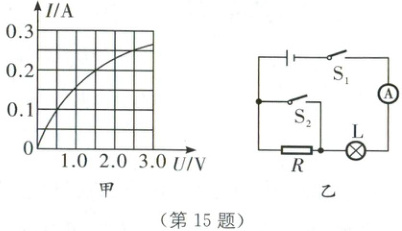

15. 小灯泡的 $ I - U $ 图像如图甲所示,将它与定值电阻 $ R $ 接入图乙所示的电路中。只闭合开关 $ S_1 $,电流表的示数为 $ 0.2 \, A $；再闭合开关 $ S_2 $ 时,电流表的示数为 $ 0.25 \, A $。则电源电压为2.5 $ V $；只闭合开关 $ S_1 $ 时,电阻 $ R $ 两端的电压为1.0 $ V $。

答案： 2.5 1.0

16. 如图甲所示为可调光台灯,图乙所示为电位器的结构图,转动滑片可调节灯泡亮度。电位器与灯泡是串联的,当将接线柱B和C接入电路时,顺时针旋转滑片,灯泡变亮。该电位器是通过改变接入电路中电阻丝的长度来改变电阻的。

答案： 串 B和C 长度

17. 如图所示为一种自动测定油箱内油面高度的装置。
(1)虚线框内的装置属于简单机械中的杠杆。
(2)图中 $ R $ 元件在电学中叫滑动变阻器。
(3)油量表是用电流表改装的。
(4)当浮标向上运动时,电路中的电流将增大(填“增大”“减小”或“不变”),电路中安装的另一元件 $ R' $ 的作用是保护电路。

答案：
(1)杠杆
(2)滑动变阻器
(3)电流
(4)增大 保护电路

18. 根据图(a)所示的电路图,把图(b)实物连接图补充完整。

答案：
如图所示

[解析]分析图(a)可知，该电路是L₁和L₂串联组成的简单电路，电压表测量L₁两端的电压。
