《2025年实验班提优大考卷九年级物理全一册人教版》

11. 家里的照明灯、电视等用电器是并联连接在电路中的,开关与各自控制的用电器之间是串联的。

答案： 并　串

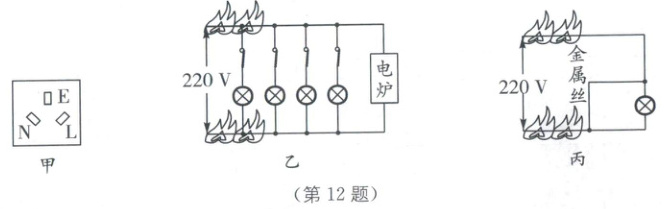

12. (2024·山东滕州期末)学校开展了一系列丰富多彩的安全教育活动,下列是活动的部分内容。如图甲所示,接地导线应该与三孔插座的E孔相连接；如图乙、丙所示为引发线路火灾的原因(图中曲线部分代表起火处),其中如图乙所示的原因是总功率过大(过载),图丙所示的原因是短路。

答案： E　总功率过大(过载)　短路[解析]根据三孔插座的连接方式，上孔接地线，即接地导线应该与三孔插座的E孔相连接;图乙中引发火灾的原因是总功率过大，导致电路中电流过大,而发生火灾，图丙中是因为金属丝将灯泡短路而使电路中电流过大，发生火灾.

13. 如图所示是用试电笔来辨别家庭电路中的火线与零线,则手拿试电笔方法正确的示意图是图甲(填“甲”或“乙”)。

答案： 甲

14. 中考新考法 生活情境 在日常生活中,我们经常发现有居民将电线插座从窗口悬挂到室外,给电瓶车充电,如图所示。这种“飞线”充电方式存在着很大的安全隐患。其一,夜晚气温下降,空气中的水蒸气液化成小水珠附着在插座内部,含有杂质的液态水会导致电路短路；其二,悬挂于室外的电线在风的作用下与窗台、外墙等摩擦,会导致绝缘皮破损,当人体接触到火线绝缘皮的破损处,会导致触电事故。

答案： 短路　火　[解析]含有杂质的液态水是导体，插座进水后就会将火线与地线连接成通路造成短路.家庭电路中，人体只要接触到火线绝缘皮的破损处就会发生触电事故，若只接触零线则不会发生触电，因此悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，如果人体接触到火线绝缘皮的破损处，会导致触电事故.

15. 家庭电路的部分电路图如图所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中甲是火线。只闭合开关$S_1$,灯$L_1$正常发光,此时用试电笔接触$a$点,试电笔的氖管不发光(填“发光”或“不发光”)；再闭合开关$S_2$,灯$L_1$马上熄灭,则故障原因可能是灯$L_2$短路(填“短路”或“断路”)。

答案： 甲　不发光　短路　[解析]连接电路时，开关应该接在火线和用电器之间，图中开关接在甲和灯泡之间，所以甲是火线.只闭合开关S₁，灯L₁正常发光，此时用试电笔接触a点，因a点与零线相连，a点与大地间的电压为0,所以此时试电笔的氖管不发光;再闭合开关S₂，灯L₁马上熄灭，不可能是灯泡L₂断路，因为并联电路互不影响.如果灯泡L₂断路，灯L₁依然会发光，如果灯L₂短路，火线和零线直接连接，发生短路，导致电路中电流过大，保险丝熔断，灯L₁熄灭.
