《2025年实验班提优大考卷九年级物理全一册人教版》

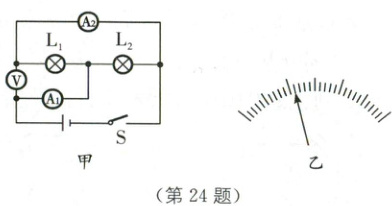

24. 如图甲所示电路,开关S闭合后$,A_1、$$A_2、$V三只电表的指针均如图乙所示,已知电压表接入的是“0～15V”的量程,问：
(1)电源电压是多少？
(2)通过$L_2$的电流为多大？

答案：
(1)5.5V　
(2)0.88A　[解析]
(1)由图甲可知，L₁、L₂并联，电压表量程是0～15V，则电压表的分度值是0.5V，电压表指针在第一个大格右边第一个小格处，故电压表示数为5V+0.5V=5.5V；由并联电路电压规律可知，灯L₁、L₂两端的电压和电源电压都是5.5V。
(2)由电路图知，灯泡L₁与L₂并联，电流表A₁测干路电流，电流表A₂测流过灯L₁的电流，由于电流表A₁示数大于电流表A₂示数，两电流表指针位置相同，则电流表A₁的量程是0～3A，分度值是0.1A，读数I_A₁=1.1A；电流表A₂量程是0～0.6A，分度值是0.02A，电流表示数I_A₂=0.22A，则流过灯L₁的电流I₁=I_A₂=0.22A，流过灯L₂的电流I₂=I_A₁-I_A₂=1.1A-0.22A=0.88A。
