《2025年实验班提优大考卷九年级物理全一册人教版》

19. (2024·广东汕头潮南区期末)如图所示的实物电路,用笔画线添加两根导线,要求：闭合开关,滑动变阻器滑片P向左移动时,灯亮度变暗,电流表示数变小,电压表只测量灯两端电压.

答案：
如图所示

20. 如图所示,请把电流表或电压表或灯的符号填入“○”内,要求两只小灯泡组成串联电路.

答案：
如图所示
　　 [解析]根据图示可知，上面的元件与下面的元件并联接入了电路中，应该为电压表，中间的元件为灯泡，此时两个灯泡串联接入电路中，如图
(1)所示。根据图示可知，当下面的元件为灯泡、上面的两个元件都为电压表时，该电路为串联电路，如图
(2)所示。

21. (6分)(2024·广东中考)探究串联电路中电压的规律.
(1)根据如图甲所示的电路图,用笔画线代替导线将如图乙所示电路连接完整.

(2)连接电路时,开关应处于_________状态.正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端_________(填“有”或“无”)电压.

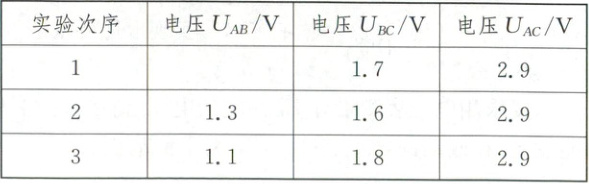

(3)用电压表分别测出电压Uab、Ubc和Uac,其中测Uab时,电压表的示数如图丙所示,示数为_________V.接着更换不同规格的灯泡并多次实验,数据记录如表所示.

①分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压_________；
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验.此外,还可以_________.

答案：

(1)如图所示　
(2)断开　无　
(3)1.2　①之和　②改变电源电压并多次实验
[解析]
(1)根据如题图甲所示的电路图，两灯泡串联，电压表测L₁的电压。
(2)为了保护电路，在连接电路时，开关应处于断开状态；正确连接电路后闭合开关，若灯L₂断路则L₁两端无电压。
(3)如题图丙所示，电压表选用小的测量范围，分度值为0.1V，其示数为1.2V。①分析表中数据可得出：A、C两端电压U_AC等于A、B两端电压U_AB与B、C两端电压U_BC之和，即串联电路中，电源两端电压等于各用电器两端电压之和；②此外，还可以改变电源电压并多次实验。
关键提醒实验中的注意事项：
(1)连接电路时，开关应断开，电压表并联在被测电路中；
(2)应从电源正极(或负极)起按电路图将元件逐个连接起来；
(3)读数时视线应与刻度盘垂直，读数完毕，断开开关，记录数据；实验完成，切断电源，整理好仪器；
(4)为了使实验结论具有普遍性，可以更换不同规格的用电器，或者改变电源电压多次实验。
