1. 为使图中的电流表测干路总电流,只需要改动一根导线,请在该导线上打“×”号,用笔画线代替导线,画出正确的连接。

答案：
如图所示
　　　　　　
[解析]根据电流表测干路的电流可得，将连接左边电流表“一”接线柱的导线改接到“3”接线柱即可.

2. (2025·广东惠州惠城区期末)按如图甲所示的电路图,用笔代替导线把图乙中所示器材连成实验电路。

答案：
如图所示
　　　　

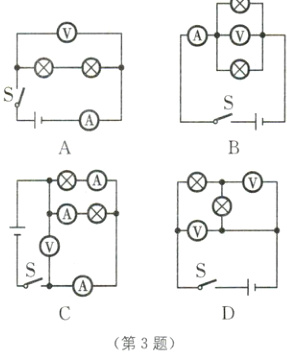

3. 请在以下空白处填上适当的电表。

答案：
如图所示
　　　　　
[解析]如图A所示，若上面的圈中填电流表，开关S闭合后，会造成短路，所以上面的圈中是电压表，若电源右端的圈中填电压表，则两灯都不发光，所以电源右端的圈中是电流表;如图B所示，若左侧的圈中填电压表，则两灯不发光，所以左侧的圈中是电流表，若右侧的圈中是电流表，则开关闭合后，会造成短路，所以右侧的圈中填电压表;如图C所示，若最上面的圈中填电压表，开关闭合，最上面的灯泡不发光，所以最上面的圈中是电流表.若竖线上的圈中填电流表，开关闭合后，会造成短路，所以竖线上的圈中是电压表，若最下面的圈中是电压表，会造成电路断路，所以最下面的圈中是电流表，若灯泡左侧的圈中是电压表，则灯泡不发光，所以灯泡左侧的圈中是电流表;如图D所示，若下面的圈中填电流表，开关闭合，会造成短路，所以下面的圈中是电压表，若上面的圈中是电流表，开关闭合后，中间的灯泡不发光，所以上面的圈中是电压表.

4. 请根据实物图在虚线框中画出电路图。

答案：
如图所示
　　　　　　　　
[解析]电流从电源正极流出到开关S₂后分支，一支去灯泡L后到电流表A₂，另一支去滑动变阻器后到开关S₁，电流分别从两条支路流出并汇合到电流表A₁，最终回到电源负极.在连接滑动变阻器时接线柱要“一上一下”的连接，而且当滑动变阻器滑片在最右端时，滑动变阻器以最大阻值接入，即滑动变阻器的左半部分被接入电路.

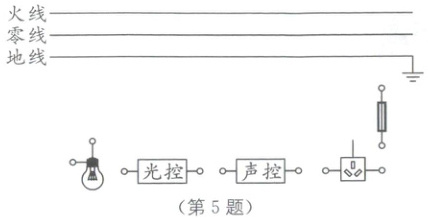

5. 小明设计了一种利用“声控”开关(有声音时自动闭合,无声音时自动断开)和“光控”开关(有光照时自动断开,无光照时自动闭合)自动控制的楼道灯,使其只有在天黑且有声音时才亮。他还在楼道处安装了一个带保险盒的三孔插座,且与楼道灯互不影响。请你根据小明的设计意图,用笔画线代替导线完成如图所示的电路。(导线不得交叉)

答案：
如图所示
　
[解析]三孔插座与楼道灯独立工作，互不影响，故三孔插座与灯泡并联;只有在天黑且有声音时灯才亮，说明声控开关和光控开关同时控制灯泡，且两个开关需要串联，开关需要接在火线上，故连接火线和声控开关、光控开关，随后使电路从灯泡的金属接触点接入，螺旋外壳接出，最后接上零线.三孔插座遵循“左零右火中接地”，保险丝接在火线上，故连接火线、保险丝与三孔插座的右边的孔，左边的孔直接接零线，中间的孔接地线.
