《2025年实验班提优大考卷九年级物理全一册人教版》

17. 小明自制了如图所示的实验装置，将带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿如图所示方向来回快速摇动装置，小灯泡______（填“会”或“不会”）发光，在摇动的过程中，灯丝中电流方向是______（填“变化”或“不变”）的。

答案： 会 变化 [解析]来回快速摇动该装置，闭合回路的一部分导线在磁场中做切割磁感线运动，会产生感应电流，小灯泡发光，此过程中将机械能转化为电能，这种现象是电磁感应现象。由于摇动该装置时，线圈在磁场中切割磁感线的方向不断变化，所以灯丝中电流的方向是不断变化的。

18. （2024·河北唐山古冶区期末）如图所示，小磁针静止在通电螺线管右侧。请分别在括号中标出通电螺线管和小磁针的N、S极，并在虚线上的A点用箭头标出磁感线方向。

答案：
如图所示　　　　　　　 [解析]闭合开关后，由图可知，电流从螺线管的上侧流入、下侧流出；右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端，则下端为N极、上端为S极；当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，磁场中任一点小磁针北极所指的方向和该点的磁感线方向一致，则小磁针的上端为N极、下端为S极；在磁体周围，磁感线从磁体的N极出发，回到S极，所以图中磁感线的方向是向上的。

19. （2024·天津和平区期末）如图所示，一个通电螺线管，绕线未画出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在该通电螺线管的一端最终静止时状态如图所示，图中“N”是小磁针的极性。要求：

①画出绕线（三匝以上即可），使它和电源形成闭合回路；
②画一条螺线管周围的磁感线。

答案：
如图所示　　　　　　　　　 [解析]小磁针的下端为S极，说明通电螺线管的上端为N极，根据安培定则可以判定出通电螺线管正面导线的电流方向是向右的，则接在电源正极一端的导线应该从螺线管正面绕过去。磁感线从螺线管的N极出发，回到S极，则图中磁感的方向是向下的。

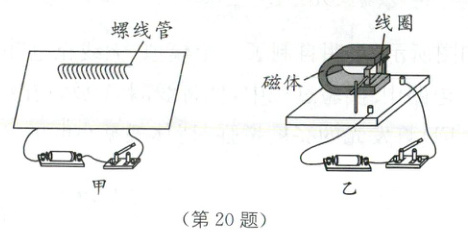

20. （8分）变式提优→B卷T19如图甲所示是探究“通电螺线管周围的磁场特点”的实验装置。

（1）在螺线管周围放上一圈小磁针，当闭合开关，小磁针静止时，不同位置的小磁针北极的指向______（填“相同”或“不同”）。
（2）根据闭合开关后小磁针静止时的情况，初步发现：通电螺线管周围磁场与________周围磁场相似。该实验中蕴含丹麦科学家奥斯特发现的物理原理：________，该发现揭示了电与磁的联系。
（3）为观察磁场对通电线圈的作用，用漆包线做成线圈，线圈两端的漆全部刮去，放在接有电源的金属支架上并放入磁体中（如图乙所示）。闭合开关后，看到线圈______（填“持续转动”“左右摆动”或“静止不动”）。

答案：
(1)不同
(2)条形磁体 电流周围存在磁场(或电流的磁效应)
(3)左右摆动 [解析]
(1)通电螺线管周围的磁感线是闭合曲线，不同位置的磁场方向不同，小磁针静止时北极所指的方向为该点的磁场方向，所以当闭合开关，小磁针静止时，不同位置的小磁针北极的指向不同。
(2)由条形磁体和通电螺线管周围磁场的分布或磁感线的分布情况可知，通电螺线管周围磁场与条形磁体周围磁场相似；该实验中蕴含丹麦科学家奥斯特发现的物理原理：电流周围存在磁场(或电流的磁效应)，该发现揭示了电与磁的联系。
(3)由图乙可知，闭合开关后，通电线圈在磁场中受力运动，线圈受力的方向与磁场的方向和电流的方向有关，当线圈转过平衡位置时，线圈受到的磁场力发生变化，使得线圈在平衡位置左右摆动几次后很快就停下来，故闭合开关后，看到线圈左右摆动。
