《2025年实验班提优大考卷九年级物理全一册人教版》

22. 在如图所示的虚线框中填入电池和电流表的符号,使灯泡都能发光,且闭合开关后,电流方向符合图中箭头所示,标出电流表的正负极.

答案：
如图所示　　　　　　　 [解析]由题图可知,若左侧为电池,右侧为电流表,则闭合开关后,左边的灯泡被短路,因此,左侧应为电流表,右侧应为电池.根据题图所示的电流流向可知,电池的正极在上,负极在下,电流从电流表的正接线柱连入,负接线柱流出.

23. (4 分)探究“电荷间的相互作用规律”.

(1)实验时应选择较干燥(填“干燥”或“潮湿”)的环境,这样才容易产生摩擦起电现象.

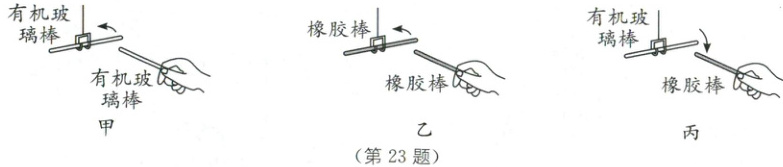

(2)小红同学用两根丝绸摩擦过的玻璃棒和两根毛皮摩擦过的橡胶棒,进行了如图所示的三次实验,根据实验现象可得出结论：同种电荷相互排斥,异种电荷相互吸引.
(3)小红用纸巾与塑料吸管摩擦后,发现塑料吸管和纸巾都能吸引不带电的泡沫小球,这说明吸管和纸巾带了“电”,判断的根据是带电体能够吸引轻小物体.

答案：
(1)干燥
(2)排斥 吸引
(3)带电体能够吸引轻小物体

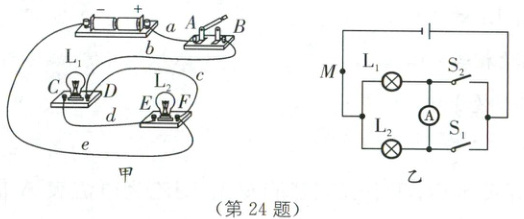

24. (7 分)下面是研究串、并联电路的实验.

(1)小刚研究串联电路的特点：
①在连接电路过程中,开关应该是断开的；
②小刚连接了如图甲所示电路,闭合开关,电路所处的状态是短路,只需拆除c这一根导线,就能成为串联电路.
(2)小强想比较并联电路中支路电流的大小关系：
①按照如图乙所示的电路,只闭合 $ S_1 $ 测出通过 $ L_1 $ 的电流 $ I_1 $,只闭合 $ S_2 $ 测出通过 $ L_2 $ 的电流 $ I_2 $,比较 $ I_1 $ 和 $ I_2 $ 的大小.请你评估：他的方案不可行,理由是电流表正、负接线柱接反；
②小强正确测得通过 $ L_1 $ 的电流为 0.5 A,通过 $ L_2 $ 的电流为 0.5 A,则通过 M 点的电流为1A,于是他得出了“并联电路各支路电流都相等”的结论.请你指出实验中存在的问题：选择规格相同的灯泡进行实验,且实验次数少,结论不具有普遍性.

答案：
(1)①断开 ②短 c
(2)①不可行 电流表正、负接线柱接反 ②1 选择规格相同的灯泡进行实验,且实验次数少,结论不具有普遍性[解析]
(1)①连接电路时,为了电路安全,开关要断开.②根据题中电路图分析,闭合开关,电路所处的状态是短路,电流从abce顺序直接回到负极,没有经过用电器.根据电路图可知,拆除c这一根导线,电流从电源正极依次经过两个灯泡回到电源负极.
(2)①只闭合S₁测出通过L₁的电流I₁,但当只闭合S₂测出通过L₂中的电流I₂时,电流从负接线柱流入电流表,即两次电流表正、负接线柱相反,故他的方案不可行.②由图乙可知,电路为并联电路,M点在干路上,故I=I₁+I₂=0.5A+0.5A=1A.存在的问题:选择规格相同的灯泡进行实验,且实验次数少,结论不具有普遍性.
