《2025年实验班提优大考卷九年级物理全一册人教版》

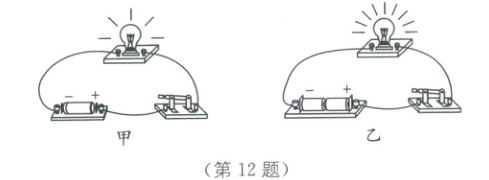

12. 小京用如图所示的装置进行实验。如图甲所示,闭合开关发现小灯泡亮度比较暗,如图乙所示,保持其他器材不变,把电池增加至两节,闭合开关发现小灯泡的亮度变亮,小京探究的问题是小灯泡的亮度与电源电压是否有关。

答案： 小灯泡的亮度与电源电压是否有关 [解析]图甲中,闭合开关发现小灯泡亮度比较暗;图乙中保持其他器材不变,把电池增加至两节,改变了电源电压,闭合开关发现小灯泡的亮度变亮,探究的是小灯泡的亮度与电源电压是否有关.

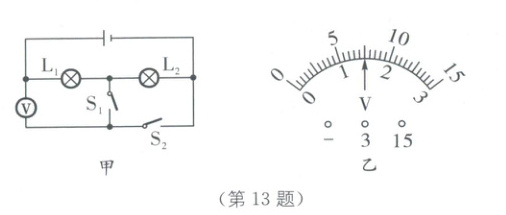

13. 如图甲所示电路,电源电压恒定,当闭合$ S_1、$断开$ S_2$时,灯$ L_1$与$ L_2$串联,电压表测量的是灯$ L_1$两端的电压；若闭合$ S_1、$断开$ S_2$与闭合$ S_2、$断开$ S_1$时,电压表指针偏转角度相同(如图乙所示),则闭合$ S_1、$断开$ S_2$时,灯$ L_2$两端电压为6V；若同时闭合$ S_1、$$S_2,$电压表示数为7.5V。

答案： 串联 灯L₁ 6 7.5 [解析]闭合S₁、断开S₂时两灯泡串联,电压表并联在灯泡L₁两端,故此时电压表测量灯泡L₁两端的电压.闭合S₂、断开S₁时两灯泡串联,电压表并联在电源两端,故此时电压表测量电源电压.由串联电路电压规律可知,电源电压大于灯泡L₁两端的电压,闭合S₁、断开S₂与闭合S₂、断开S₁时,电压表指针偏转角度相同,说明电压表测量灯泡L₁两端的电压时用的是小量程,测量电源电压时用的是大量程.由图乙可知,当选择小量程时,电压表示数是1.5V,即灯泡L₁两端的电压U₁=1.5V;选择大量程时,电压表示数是7.5V,即电源电压U=7.5V.闭合S₁、断开S₂时,两灯泡串联,由串联电路电压规律可知,灯L₂两端电压U₂=U - U₁=7.5V - 1.5V=6V.若同时闭合S₁、S₂,灯L₂被短路,电压表仍然测电源电压,故此时电压表示数为7.5V.

14. (2024·江苏南通海门区期中)在如图所示的电路中,已知电源电压是 8 V,若在甲、乙两处分别接入电表,当开关 S 闭合后,两灯均能正常发光,通过$ L_1、$$L_2$的(左边的为$ L_1)$电流分别是 1 A、2 A,则甲表是电流表,示数为2A；乙表示数为8V。

答案： 电流 2A 8V [解析]由题意可知闭合开关S后,两灯均发光,若两表均为电压表,则灯泡L₂不会发光;若两表均为电流表,则灯泡L₁、L₂均会被短路;若甲为电压表,乙为电流表,则灯泡L₂会被短路;只有甲为电流表,乙为电压表,满足两灯均可发光的要求,且此时两灯并联.甲表串联在L₂的支路上,测量通过L₂的电流,则甲表示数为2A;乙表测电源电压,所以示数为8V.

15. 如图所示的实物电路中,AB 为金属电阻丝。当电路接通后,用酒精灯给电阻丝缓慢加热,可观察到电流表的示数变小(填“变大”“变小”或“不变”),说明了金属电阻丝 AB 的电阻在变大(填“变大”“变小”或“不变”),此实验现象说明金属导体的电阻跟温度有关。

答案： 变小 变大 温度 [解析]因为金属电阻丝的电阻随温度的升高而增大,因此用酒精灯给电阻丝缓慢加热,金属丝的电阻会变大,电路中的电流变小,故可观察到电流表的示数变小,故此实验现象说明金属导体的电阻跟温度有关.

16. 如图甲所示,当开关 S 由接点 1 转到接点 2 时$,L_2$比$ L_1$亮,电压表示数变化如图乙所示,则通过灯泡$ L_2$的电流=(填“＞”“＜”或“＝”)通过灯泡$ L_1$的电流,灯泡$ L_2$两端的电压是4V,电源电压是6V。

答案： = 4 6 [解析]由图甲的电路图可知,当S接1时,电路为L₁的简单电路,电压表测电源的电压,由图乙可知,电源电压U=6V.当S接2时,两灯泡串联,由串联电路的电流规律可知,通过灯泡L₂的电流等于通过灯泡L₁的电流.电压表测L₁两端的电压,电流表测串联电路的电流,由图乙可知,此时L₁两端的电压U₁=2V,则灯泡L₂两端的电压U₂=U - U₁=6V - 2V=4V.

17. 在如图甲所示的电路中,R 为电阻丝,当闭合开关后,灯泡发光；当用酒精灯对电阻丝加热时,灯泡发光程度变弱,这一现象说明导体的电阻受温度影响。如图乙所示为亮度可调的台灯,电位器(就是滑动变阻器)是调节其亮度的装置；如图丙所示为电位器的内部结构示意图,a、b、c 是它的三个接线柱,旋钮带动滑片转动；若顺时针旋转旋钮时灯泡发光变亮,则需将b 和 c(填“a 和 b”“b 和 c”或“a 和 c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用镍铬合金丝(填“铜丝”或“镍铬合金丝”)。

答案： 导体的电阻受温度影响 b和c 镍铬合金丝 [解析]根据题意和转换法可知,灯泡发光程度变弱,说明了电路中的电流变小,电阻丝R的电阻变大,说明了导体的电阻受温度影响.顺时针旋转旋钮时,灯泡变亮,原因是电流变大,电路中电阻变小,则接入电路的电阻丝长度变短,因此应连接接线柱b、c并与灯泡串联后接入电路.在长度和横截面积都相同的情况下,镍铬合金丝的电阻大,这样在移动滑片改变相同的长度时,镍铬合金丝的阻值会有明显的变化,起到明显改变电阻的作用,而用铜丝制作的话,起不到明显改变电阻的作用,因此电阻丝的材料应该选用镍铬合金丝.
