《2025年实验班提优大考卷九年级物理全一册人教版》

22. (7分)小明做探究“串、并联电路电流及电压的特点”实验.

(1)小明用图甲所示的电路探究并联电路中的电流特点.
①实验前,发现电流表指针的位置如图乙所示,应该_________；
②解决问题后闭合开关,电流表示数如图丙所示,为_________A；
③小明想在图甲中只改动一根导线来测量通过$L_2$的电流,请在该导线上画“×”,并在图中改正；
④若闭合开关后两灯都发光,由于导线弯曲杂乱,一时无法确定电路是串联还是并联,请你写出一种简单可行的判断方法：_________.
(2)小明利用图丁探究串联电路中的电压特点.
①下列操作错误的是_________；
A. 连接电路时,开关S处于闭合状态
B. 连接电压表时,试触后再选择合适量程
C. 将电压表A点连线转接至B点、B点连线转移至C点,可以测量$L_2$两端电压
②测量灯泡$L_1$两端电压时,两灯突然熄灭,电压表示数接近电源电压,若故障可能是由某只灯泡引起的,则发生故障的灯泡及故障类型是_________；
③测得Uab= 1.1V,Ubc= 1.4V,Uac= 2.5V,为了使实验结论具有普遍性,接下来进行的操作是_________.

答案：

(1)①对电流表调零　②0.6　③如图所示　④见解析
(2)①A　②L₁断路　③更换不同规格的灯泡多次实验
[解析]
(1)①实验前，发现电流表指针的位置如图乙所示，此时指针没有指在零刻度线上，所以需要对电流表调零。②如图丙所示，电流表的量程为0～3A，则分度值为0.1A，示数为0.6A。③小明想测量通过L₂的电流，则电流表应与L₂串联。④若闭合开关后两灯都发光，由于连线较乱，无法确定电路是串联还是并联，可以把其中一只灯泡从灯座中取下来，如果观察到另一只灯泡仍发光，则两灯一定是并联；如果观察到另一只灯泡熄灭，则两灯一定是串联。
(2)①为了保护电路，连接电路时，开关S应处于断开状态，A错误；为了不超过量程，电压表可通过试触来选择合适的量程，B正确；测量完L₁两端的电压后，在测量L₂两端的电压时，将电压表A接点连线转接至B点、B接点连线转移至C点，能测量出L₂两端电压，C正确。故选A。②两灯泡都熄灭，可能是某个灯泡断路或两个灯泡都短路，由题意知故障可能是由某只灯泡引起的，所以应该是一个灯泡断路，而且电压表的示数接近电源电压，说明电压表与电源的两端相连，所以故障为小灯泡L₁断路。③为了使实验结论具有普遍性，接下来还要更换不同规格的灯泡多次实验。

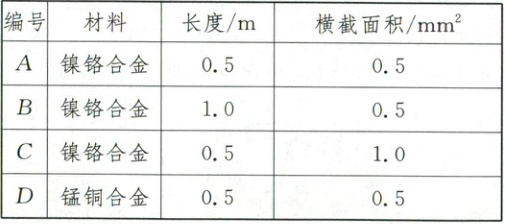

23. (6分)同学们在“探究影响导体电阻大小的因素”实验时,实验室提供了4根电阻丝,规格、材料如下表所示.小开、小南两位同学做出了如下猜想：①导体的电阻大小与导体的长度有关；②导体的电阻大小与导体的横截面积有关；③导体的电阻大小与导体的材料有关.为了验证上述猜想,他们设计了如图所示的实验电路.
|编号|材料|长度/m|横截面积$/mm^2$|
|
|
(1)在M、N之间分别接上不同的导体,通过观察电流表示数可准确比较导体电阻的大小,这种实验方法叫作转换法.
(2)为了验证上述猜想①,应该选用编号A、B两根电阻丝进行实验.
(3)为了验证猜想②,分别将A和C两电阻丝接入电路中M、N两点间,发现电阻丝C接入时电流表示数较大,由此得到结论：材料与长度相同的导体,横截面积越小,电阻越大.
(4)小丽在探究同样的课题时,手边只有一根电阻丝,那么她利用这根电阻丝和上述电路,能够完成猜想①②的实验验证.
(5)做完该实验后,若小李同学用酒精灯对导体材料进行加热,发现电流表示数也会有变化,这是想探究温度对导体电阻的影响.

答案：
(1)电流表示数　转换法　
(2)A、B　
(3)小　
(4)①②　
(5)温度　[解析]
(1)在电源电压一定时，导体的电阻越大，电流表示数越小，故在M、N之间分别接上不同的导体，可通过观察电流表示数来比较导体电阻的大小，这是转换法的应用。当电路电流变化很小时，小灯泡亮度变化不明显，故不能通过观察小灯泡亮度变化来比较导体电阻的大小。
(2)为了验证上述猜想①，即要验证猜想“导体的电阻与导体的长度有关”，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验。
(3)分别将A和C两电阻丝接入电路中M、N两点间时，A和C的长度、材料相同，A的横截面积要小于C的横截面积，电阻丝C接入时电流表示数较大，表明此时电路中的电阻较小，即导线的电阻小；由此得到结论：材料和长度一定时，导体的横截面积越小，电阻越大。
(4)手边只有一根电阻丝，可以通过改变电阻丝连入电路的长度来改变电阻，从而探究电阻大小与导体长度的关系；可以通过对折的方法改变电阻丝的横截面积，从而探究电阻大小与导体横截面积的关系；只有一根电阻丝，不能改变电阻丝的材料，所以不能探究电阻大小与导体材料的关系，即用这根电阻丝和上述电路能完成对猜想①②的实验验证。
(5)用酒精灯对导体材料进行加热，材料温度升高，发现电流表示数也会有变化，是探究温度对导体电阻的影响。
