《2025年实验班提优大考卷九年级物理全一册人教版》

1. 家庭电路的组成如下,顺序正确的是(C)。
A.电灯、总开关、电能表、保险装置、插座
B.总开关、保险装置、插座、电灯、电能表
C.电能表、总开关、保险装置、插座、电灯
D.保险装置、插座、总开关、电能表、电灯

答案： C

2. (2024·临沂经开区一模)如图所示是家庭常用的插线板,闭合开关,指示灯发光,且插孔可以提供工作电压,下列说法正确的是(B)。

A.图中$C$与零线相连,$B$与火线相连
B.使用时若指示灯断路不能发光,插孔仍然能提供工作电压
C.若$A$、$B$两孔发生短路,家庭电路中漏电保护器会自动断开保护电路
D.只要$C$点接地良好,可用湿抹布擦拭插线板

答案： B[解析]三孔插座的接线规律是左零、右火、上接地，插线板工作时插孔C与地线相连，B接火线，A错误;由题意可知，指示灯发光，且插孔可以提供工作电压，指示灯和插座之间是并联的，指示灯断路不能发光，插孔依旧能提供工作电压，B正确;若A、B两孔发生短路，电路中电流过大，家庭电路中空气开关会自动断开保护电路，C错误;C点接地良好可以防止由于用电器外壳漏电造成的触电事故，但不能避免直接触电的事故，用湿抹布擦拭插线板会直接触电，不能避免，D错误.故选B

3. 小阳闭合开关后,发现电灯不亮,他用测电笔测试如图所示的$a$、$b$、$c$、$d$四点,只有$d$点发光,那么可能发生的故障是(A)。

A.$c$、$d$之间某处断路
B.电灯灯丝断了
C.$a$、$b$之间某处断路
D.开关处短路

答案： A[解析]c、d间某处断路，测试a、b、c三点测电笔不亮，d点测电笔亮，A符合题意;电灯灯丝断了，c点应使测电笔亮，B不符合题意;a、b之间某处断路，b、c、d点应使测电笔亮，C不符合题意;开关处短路，测试a、b、c、d四点测电笔都亮，D不符合题意.故选A.

4. (2024·北京海淀区期末)如图所示为测电笔的结构及使用方法,下列说法正确的是(C)。

A.笔尖、弹簧和笔卡都是绝缘体
B.测电笔可以判断物体带正电还是带负电
C.在两种使用测电笔的方法中,甲是错误的,乙是正确的
D.正确使用测电笔时,若氖管发光,则笔尖接触的一定是零线

答案： C　[解析]笔尖、弹簧和笔卡是导体，外壳是绝缘体，A错误;测电笔可以辨别火线和零线，手接触笔尾金属体，笔尖接触导线，氖管发光，则导线是火线，氖管不发光的则是零线，B、D错误;在两种使用测电笔的方法中，手指要接触测电笔尾部的金属体(或金属笔卡)，图甲中手没有接触金属笔卡，使用方法错误;图乙中手接触了笔卡，使用方法正确，C正确.故选C;

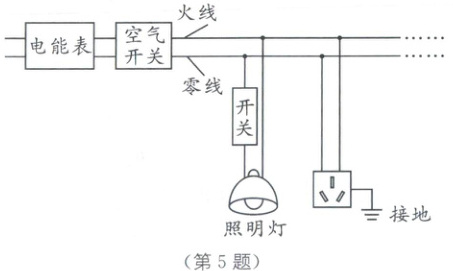

5. (2024·武汉中考)如图所示是某同学家部分家庭电路的示意图。电能表上标有“$220V$ $10(40)A$”字样,他家正在使用的所有用电器总功率为$6kW$,其中电饭煲的功率为$1.5kW$,饭煮熟后,他将这个电饭煲的插头从插座中拔出,再将功率为$1kW$的电热水壶插入插座中,其他用电器仍正常工作,闭合电热水壶上的开关,空气开关跳闸。空气开关跳闸的原因可能是(C)。

A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路

答案： C　[解析]照明灯的开关接在了零线与灯泡之间，不会引发空气开关跳闸，只是容易发生触电事故，A不符合题意;由电能表上的参数可得，电路中允许的最大功率为P=UI=220V×40A=8800W，正在使用的所有用电器总功率为6kW,其中电饭煲的功率为1.5kW,将电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插入插座中，电路中用电器总功率变小，所以空气开关跳闸的原因不可能是用电器的总功率过大，B不符合题意;如果接入电热水壶的插座短路，没有插入电热水壶时，空气开关就应该会跳闸，而闭合电热水壶上的开关，空气开关才跳闸，则说明电热水壶的内部电路短路，C符合题意，D不符合题意.
