《2025年能力培养与测试九年级物理全一册人教版》

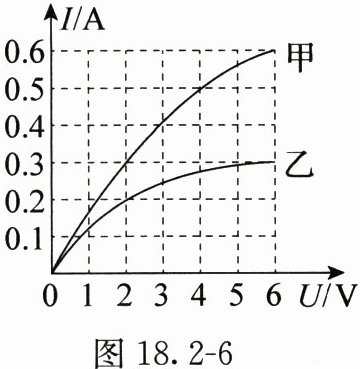

4. (多选)额定电压均为6V的甲、乙两灯的I-U图像如图18.2-6所示,下列说法正确的是(BC)。

A.甲、乙两灯的电阻均随电压的增大而减小
B.甲、乙两灯的额定功率之比为2∶1
C.甲、乙两灯串联接在电压为8V的电源两端时,实际功率之比为1∶3
D.甲、乙两灯并联接在电压为2V的电源两端时,电阻之比为3∶2

答案： BC

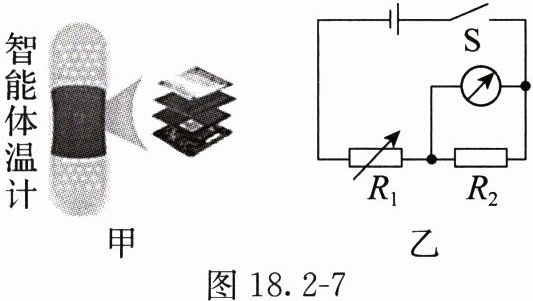

5. 小林受穿戴式智能体温计(如图18.2-7甲所示)的启发,设计了一个如图18.2-7乙所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻的电阻$R_1$随温度的升高而减小,电阻为$R_2$的定值电阻起保护电路的作用。下列分析正确的是(C)。

A.该电路中的电表是电流表
B.温度变化时定值电阻两端的电压不变
C.温度升高时电路中电流变大
D.温度降低时电路的总功率变大

答案： C

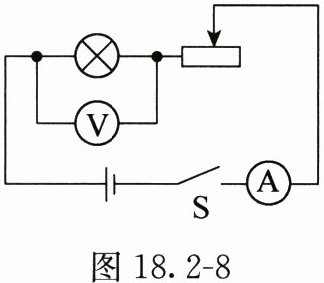

6. 小明按照图18.2-8所示电路测量小灯泡的功率,备有器材的规格如下：电源电压恒为6V,小灯泡的额定电压为2.5V,小灯泡正常发光时灯丝的电阻约为10Ω,滑动变阻器甲的规格为“10Ω 1A”、乙的规格为“50Ω 0.5A”,电流表的测量范围有“0～0.6A”“0～3A”,电压表的测量范围有“0～3V”“0～15V”。下列说法不正确的是(C)。

A.当电压表的示数为2.5V时,小灯泡的功率等于额定功率
B.为减小误差,电压表测量范围选“0～3V”,电流表测量范围选“0～0.6A”
C.滑动变阻器应选择甲
D.由本实验可发现,小灯泡在不同电压下,实际功率不同,亮度不同

答案： C

7. 根据以下电器购买和使用过程的情景,回答问题。
(1)一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电,用它加热食品花不了多少电费；顾客说微波炉很费电,他家的微波炉一开,电能表计数器的字走得就很快。他们是从不同角度来说的,其中售货员是说微波炉加热食品时消耗的电能比较小,顾客是说微波炉加热食品时电功率比较大。(均选填“电能”或“电功率”)
(2)某电炉上标有“PZ220V 880W”的字样,它正常发光时通过的电流为4A。若此电炉的电阻不变,则把它连接在110V的电路中时,其实际功率为220W。

答案： （1）电能 电功率 （2）4 220

8. 小兴用图18.2-9甲所示的电路测量小灯泡在不同电压下的功率,实验中所用电源的电压恒为3V,小灯泡的额定电压为2.5V。
(1)小兴正确连接电路后闭合开关,发现小灯泡不发光,电流表的示数几乎为0,电压表的示数接近3V,则故障可能是(B)(填字母)。
A. 滑动变阻器断路
B. 小灯泡断路
C. 小灯泡短路

(2)排除故障后,小兴移动滑动变阻器的滑片到某位置,电压表的示数如图18.2-9乙所示,则电压表的示数为1.9V。为了测量小灯泡正常发光时的功率,他接下来的操作应是将滑动变阻器的滑片向右滑动，使电压表的示数为2.5 V。
(3)小兴将多次实验测得的电流和对应的电压绘制成了如图18.2-9丙所示的I-U图像,根据图像可知,小灯泡正常发光时的功率为1.25W。
(4)小兴分析图像发现：随着小灯泡的功率变大,其电阻也变大。产生这种现象的原因是小灯泡的功率越大，灯丝的温度越高，灯丝的电阻随温度的升高而增大。

答案： （1）B （2）1.9 将滑动变阻器的滑片向右滑动，使电压表的示数为2.5 V （3）1.25 （4）小灯泡的功率越大，灯丝的温度越高，灯丝的电阻随温度的升高而增大
