《2025年能力培养与测试九年级物理全一册人教版》

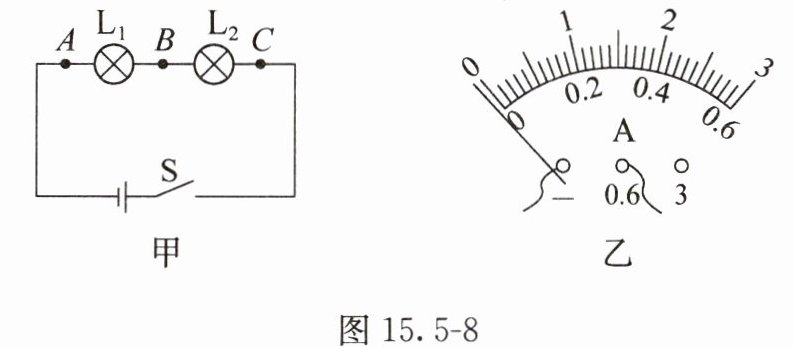

8. 探究串联电路中电流的规律的实验电路如图15.5-8甲所示。

(1)实验中,应选择两个规格不相同(选填“相同”或“不相同”)的小灯泡。测量电流时,电流表必须串(选填“串”或“并”)联接入所测电路中。
(2)连接电路,把电流表接入电路中的A点,闭合开关,发现电流表的指针如图15.5-8乙所示,出现这种故障的原因是电流表正负接线柱接反了。
(3)排除故障后,测出A、B、C三点的电流,并把数据填入表中。
|测量位置|A点|B点|C点|
|电流$I/A$|0.3|0.3|0.3|
分析表中实验数据,得到串联电路中电流的规律是在串联电路中，电流处处相等。
(4)以上实验设计存在的不足之处是没有换用不同规格的几组小灯泡多次进行实验,难以得出普遍性的结论。

答案： （1）不相同 串 （2）电流表正负接线柱接反了 （3）在串联电路中，电流处处相等 （4）没有换用不同规格的几组小灯泡多次进行实验

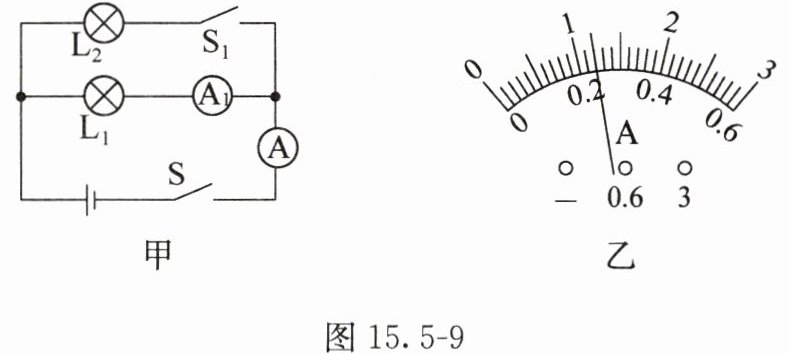

9. 图15.5-9甲所示电路中,闭合开关S和$S_{1}$,两个电流表指针偏转均如图15.5-9乙所示,则通过两个小灯泡的电流分别为多少？

答案： 解 小灯泡L₁与L₂并联，电流表A测量干路电流I，电流表A₁测量小灯泡L₁所在支路的电流I₁，因为并联电路满足I=I₁+I₂，所以I＞I₁，则I=1.2 A，I₁=0.24 A，小灯泡L₂所在支路的电流I₂=I-I₁=1.2 A-0.24 A=0.96 A。

10. 小强将灯泡$L_{1}$、$L_{2}$串联在电路中,如图15.5-10所示,闭合开关S,他发现灯泡$L_{1}比L_{2}$更亮。他猜想可能有以下两个原因。
猜想一：$L_{1}$更靠近电源正极；
猜想二：通过$L_{1}的电流比通过L_{2}$的电流大。
为验证猜想,小强做了以下实验。
(1)为验证猜想一,他断开开关S,调换电源正负极（或者调换灯泡L₁与L₂的位置）,闭合开关S,观察到的现象是______灯泡L₁仍然比L₂更亮,由此说明猜想一错误。

(2)为验证猜想二,他在A、B、C三点分别串联一个电流表,闭合开关S,观察到的现象是______三个电流表的示数相同,由此说明猜想二______错误(选填“正确”或“错误”)。

答案： （1）调换电源正负极（或者调换灯泡L₁与L₂的位置） 灯泡L₁仍然比L₂更亮 （2）在A、B、C三点分别串联一个电流表 三个电流表的示数相同 错误
