9. 小聪用如图17.1-6所示的电路探究电流与电阻的关系。将电阻为5Ω的定值电阻接入电路后,闭合开关,调节滑动变阻器的滑片,电压表的示数为U；用电阻为10Ω的定值电阻替换电阻为5Ω的定值电阻后,应调节滑片,使电压表的示数为U。前后两次电流表的示数之比为2∶1。
]

答案： U 2∶1

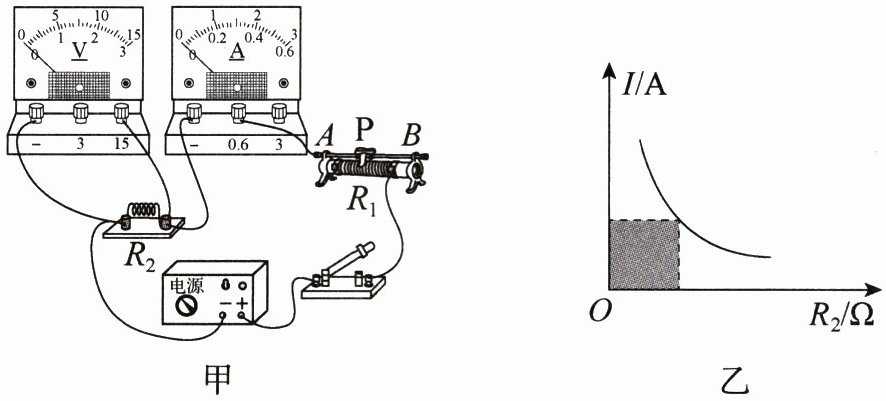

10. 小桃在探究电流与电阻的关系时,连接实物电路如图17.1-7甲所示,实验器材有电压为6V的电源,电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻若干,规格为“20Ω 1A”的滑动变阻器,电流表、电压表和开关各一个,导线若干。

(1)小桃确认电路连接无误后闭合开关,调节滑动变阻器的滑片P,发现电流表有示数,但电压表无示数,产生故障的原因可能是定值电阻短路。
(2)小桃绘制的电流I与定值电阻的电阻$R_2$的关系图像如图17.1-7乙所示。研究发现由图线上任一点和坐标轴围成的矩形(阴影部分)的面积大小都相等,由此得到的结论是导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

答案： （1）定值电阻短路 （2）导体两端的电压一定时，通过导体的电流与导体的电阻成反比
