《2025年能力培养与测试九年级物理全一册人教版》

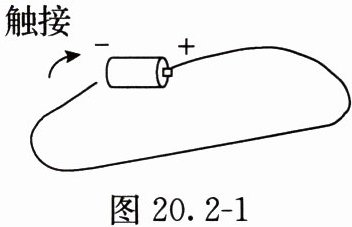

1. 如图20.2-1所示,连接电路后用导线与电池触接,要想判断此时导线周围是否存在磁场,你有什么办法？

答案： 将小磁针靠近沿南北方向水平放置的通电导线，观察小磁针的偏转情况，若导线周围存在磁场，则小磁针的指针会发生偏转，多次拨动小磁针，小磁针的最终指向不变。

2. 请你在图20.2-2中画出条形磁体周围的磁场分布。

答案：

1. 如图20.2-3所示,将一根直导线沿南北方向水平放置在静止的小磁针正上方,当导线一端与电池触接时,小磁针偏转,表明通电导线周围存在磁场。改变直导线中的电流方向,小磁针偏转方向也随之改变,表明通电导线周围的磁场方向与电流方向有关。

答案： 通电导线周围存在磁场　通电导线周围的磁场方向与电流方向有关

2. 探究通电直导线周围是否存在磁场的实验装置的一部分如图20.2-4所示,置于水平桌面上的小磁针上方有一根与之平行的直导线。关于这个实验,下列说法正确的是(C)。

A.若小磁针未发生偏转,则说明通电导线不产生磁场
B.小磁针偏转后,就不再受到地磁场的作用
C.实验说明通电导线周围产生了磁场
D.小磁针偏转后,改变直导线中电流的方向,小磁针N极的指向不变

答案： C
