《2025年能力培养与测试九年级物理全一册人教版》

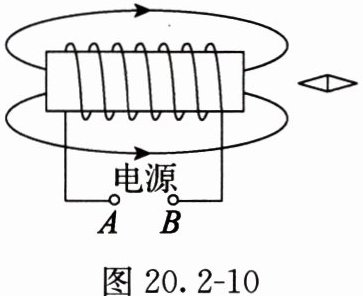

8. 螺线管是汽车启动器的一个重要部件,驾驶员转动钥匙发动汽车时,相当于给螺线管通电。如图20.2-10所示,螺线管的左端为N极,小磁针的左端为N极,A端为电源的负极。若调换电源的正、负极,则小磁针的指向会(选填“会”或“不会”)发生改变。

答案： N　N　负　会
解析：由题图可知，磁感线从磁体的N极出发，回到S极，所以螺线管的左端为N极，右端为S极。根据异名磁极相互吸引可知，小磁针的左端为N极。根据安培定则可知，我们看到的螺线管的环绕导线中的电流方向朝上，所以A端为电源的负极。若调换电源的正负极，则电流方向改变，螺线管磁场方向改变，小磁针的指向也会发生改变。

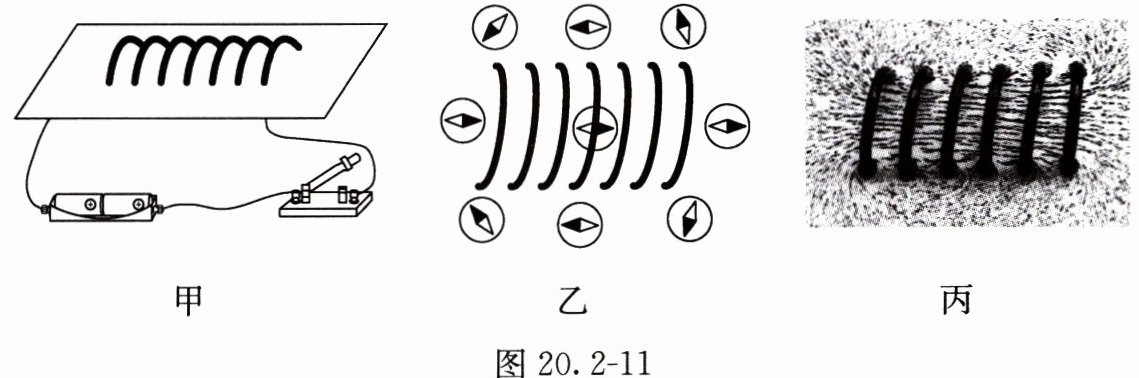

9. 小明想研究通电螺线管外部磁场的分布情况,他组装了如图20.2-11甲所示的电路,然后在螺线管周围放置了一些小磁针,闭合开关后,小磁针的指向如图20.2-11乙所示(小磁针黑色的一端为N极)；将小磁针拿掉之后,在硬板上均匀地撒上一些铁屑,闭合开关后轻轻敲打硬板,可以看到铁屑的分布情况如图20.2-11丙所示。

(1)根据图乙(选填“乙”或“丙”)所示实验可知通电螺线管周围磁场方向的特点。
(2)观察图丙实验现象可知通电螺线管的外部磁场分布特点与条形磁体的磁场相似。
(3)我们可以通过改变电流的方向(选填“方向”或“大小”),实现通电螺线管的两极对调。

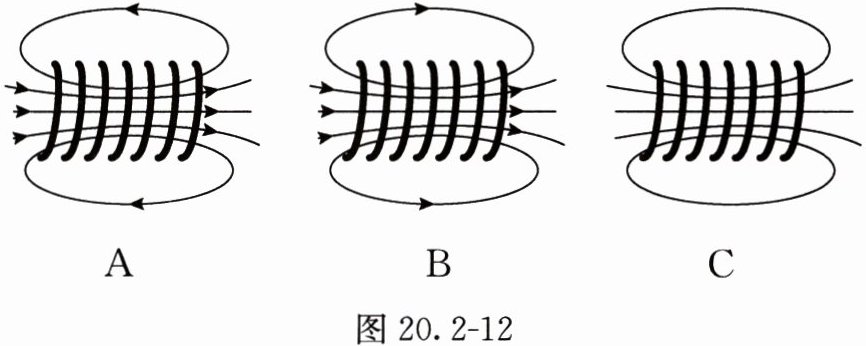

(4)若用磁感线描述本次实验中通电螺线管的磁场,则图20.2-12中较为符合的是A(填字母)。

答案：
(1)乙　　
(2)条形磁体　　
(3)方向
(4)A
