《2025年能力培养与测试九年级物理全一册人教版》

1. 在家里大人的带领下观察家庭电路的组成,思考除用电器、开关、插座、导线以外,家庭电路还有哪些部分。

答案： 电能表，空气开关等。

2. 在家里大人的带领下打开配电箱,了解里面的开关分别是控制什么电路的。

答案： 配电箱中有分别控制照明、厨房等部分电路的开关。

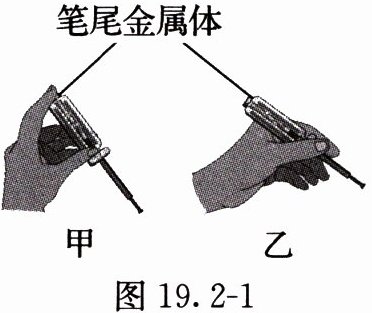

1. 如图19.2 - 1所示,测电笔的使用正确的是甲(选填“甲”或“乙”)；用测电笔判断相线和中性线时,若氖管发光,则表示测电笔接触的是相线。

答案： 甲 相

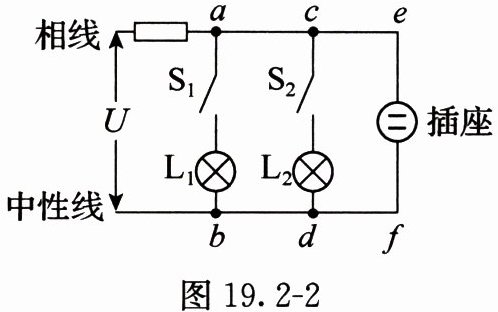

2. 家庭电路的电压为220V,其部分电路如图19.2 - 2所示,安装在相线上的保险丝是利用电流的热效应工作的。当闭合开关$S_1、$$S_2$时,小灯泡$L_1$正常发光、$L_2$不发光；再断开$S_1,$保持$S_2$闭合,将测电笔先后插入插座两孔,氖管均发光,则电路的故障可能是b、d(选填“a、c”“b、d”或“d、f”)间断路。

答案： 热 b、d
