《2025年能力培养与测试九年级物理全一册人教版》

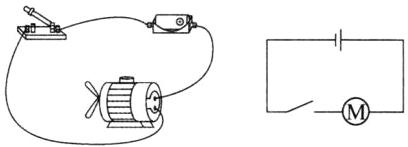

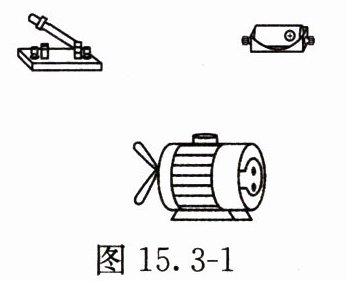

1. 请用笔画线表示导线,把图15.3-1中的元器件连起来,使小电动机能正常转动,并画出对应的电路图。

答案：

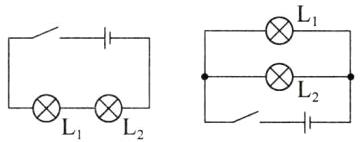

2. 将两个小灯泡都接入电路中,闭合开关后使它们都能发光,你有几种接法？试着画出它们的电路图。

答案：

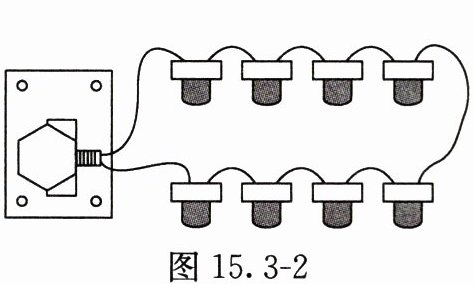

1. 如图15.3-2所示的节日彩灯,若其中一个彩灯烧坏了,则剩下的彩灯______不能(选填“能”或“不能”)发光,可知它们是采用______串联的方式连接的。

答案： 不能 串联

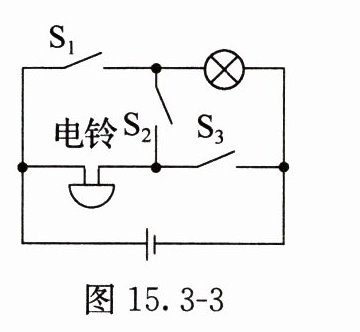

2. 如图15.3-3所示,若要使小灯泡和电铃组成并联电路,则需闭合开关S₁、S₃；若同时闭合开关$S_{2}$、$S_{3}$,断开开关$S_{1}$,则小灯泡不工作,电铃工作(后两空均选填“工作”或“不工作”)。

答案： 1. 首先分析使小灯泡和电铃组成并联电路的情况：
并联电路是各用电器两端分别相连，有独立的电流路径。
当闭合$S_{1}$、$S_{3}$时，电流从电源正极流出，一部分电流经过电铃（经$S_{2}$所在支路），另一部分电流经过$S_{1}$、小灯泡，然后汇合经$S_{3}$流回电源负极，此时小灯泡和电铃组成并联电路。
2. 然后分析同时闭合开关$S_{2}$、$S_{3}$，断开开关$S_{1}$的情况：
对于小灯泡：
由于$S_{1}$断开，电流无法经过小灯泡，所以小灯泡不工作。
对于电铃：
电流从电源正极流出，经过电铃，再经$S_{3}$流回电源负极，电铃有电流通过，所以电铃工作。
故答案依次为：$S_{1}$、$S_{3}$；不工作；工作。
