《2025年能力培养与测试九年级物理全一册人教版》

1. 电压表应该与被测用电器并联；使电流从电压表的正接线柱流入,从负接线柱流出；被测电压不得超过电压表的测量范围。

答案： 并　正　负　测量范围

2. 将小灯泡 $ L_1 $ 与小灯泡 $ L_2 $ 分别串联和并联在电路中,想要测量小灯泡 $ L_1 $ 两端的电压。请画出电路图并猜想小灯泡 $ L_1 $ 两端的电压 $ U_1 $、小灯泡 $ L_2 $ 两端的电压 $ U_2 $ 与电源两端的电压 $ U $ 之间的关系。

答案：
串联 　　　　
　猜想:串联电路中小灯泡L₁与L₂两端的电压之和等于电源两端的电压U，即U=U₁+U₂。
并联
　　　　
　猜想:并联电路中小灯泡L₁两端的电压U₁、小灯泡L₂两端的电压U₂与电源两端的电压U相等，即U₁=U₂=U。

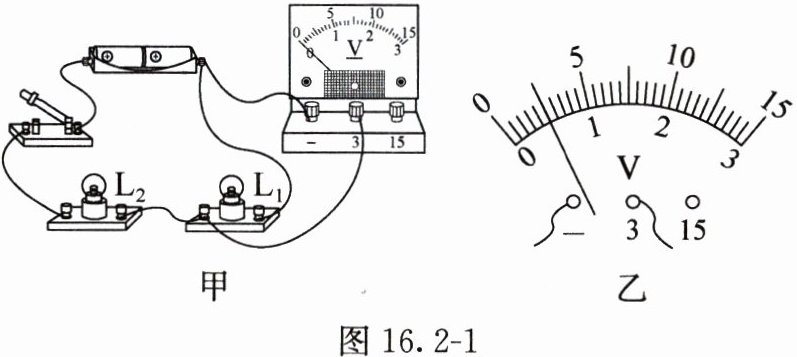

1. 如图 16.2 - 1 甲所示,电路中的电压表测的是小灯泡L₁两端的电压。若电源由两节新干电池组成,则电源电压为3$ V $,电压表示数如图 16.2 - 1 乙所示,则 $ L_2 $ 两端的电压为2.5$ V $。

答案： L₁　3　2.5

2. 每个小彩灯要求的工作电压都为 $ 3 V $,要把若干小彩灯接在 $ 36 V $ 的电路中且让其都能够按要求工作,则要串联12个小彩灯。

答案： 12

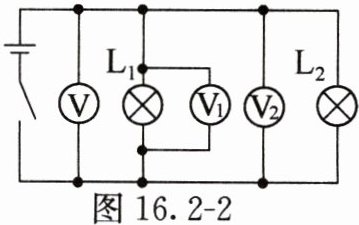

3. 如图 16.2 - 2 所示的电路中,闭合开关后,若电压表 $ V_1 $ 的示数为 $ 2.6 V $,则电压表 $ V_2 $ 的示数为2.6 $ V $,电压表 $ V $ 的示数为2.6 $ V $。

答案： 2.6　2.6
