《2025年能力培养与测试九年级物理全一册人教版》

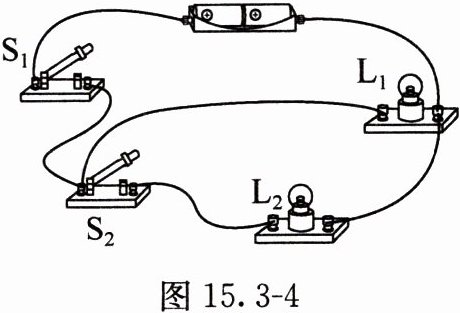

3. 物理课上,小明连接了如图15.3-4所示的电路,下列说法正确的是(C)。

A.闭合$S_{1}$、$S_{2}$后,两灯泡串联
B.闭合$S_{1}$、$S_{2}$后,电路将发生短路
C.若$S_{1}$断开,则灯泡$L_{1}$、$L_{2}$均不亮
D.闭合$S_{1}$、$S_{2}$后,若灯泡$L_{1}$的灯丝烧断,则$L_{2}$也不亮

答案： C

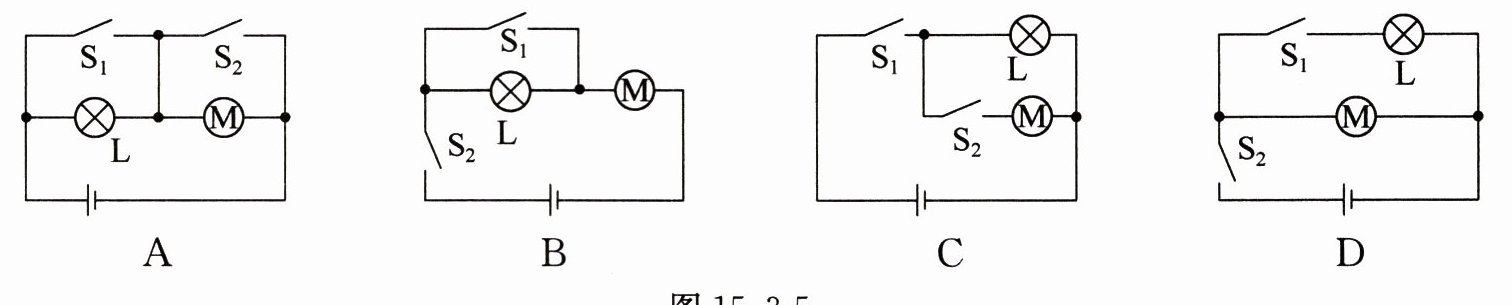

4. 有一种智能锁,需要通过“密码+人脸”两次成功识别才能开锁。密码识别成功时仅$S_{1}$闭合,灯$L$发光,照亮人脸进行识别,但不开锁；人脸识别成功后$S_{2}$才会闭合,电动机$M$工作,开锁成功。图15.3-5所示的电路图中设计符合要求的是(C)。

答案： C

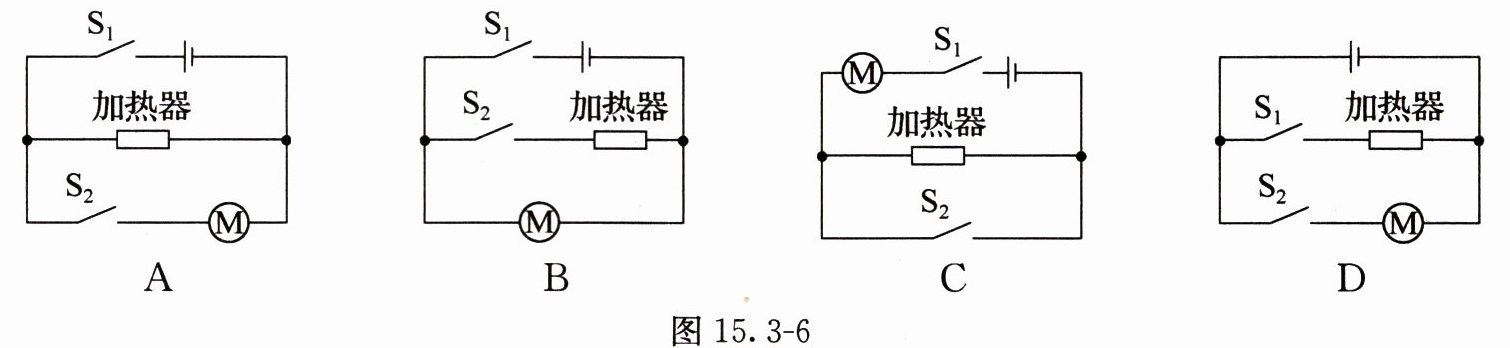

5. 某兴趣小组设计的带有烘干功能的滚筒洗衣机电路如图15.3-6所示。下列四种电路中,能满足洗衣和烘干功能独立进行的是(D)。

答案： D

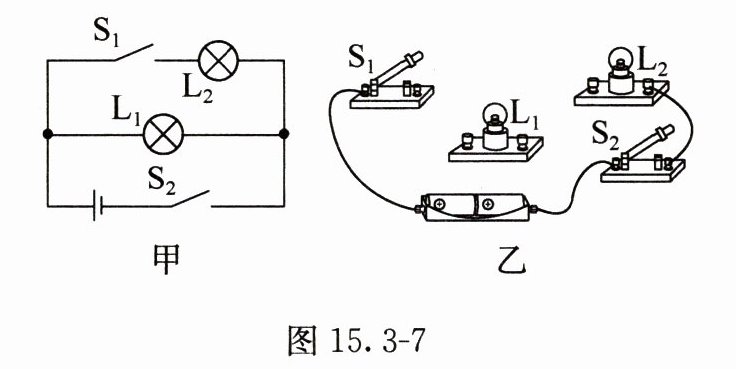

6. 根据图15.3-7甲的电路图,用笔画线表示导线,把图15.3-7乙中的实物连接起来,连线不要交叉。

答案：

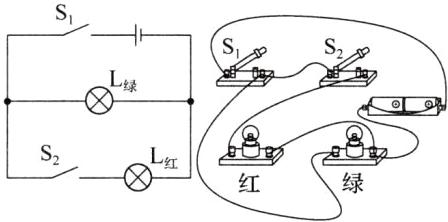

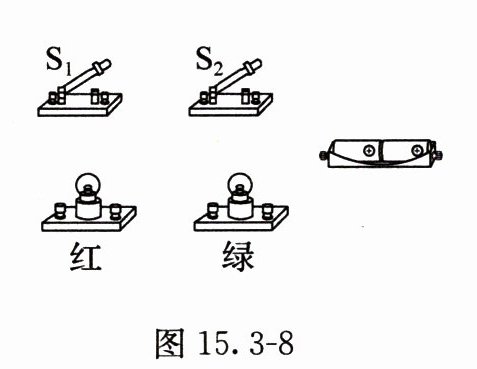

7. 根据以下要求,设计电路图,将设计好的电路图画在虚线框中,并在图15.3-8中用笔画线表示导线连接相应的实物电路,注意连线不要交叉。要求：
(1)只闭合$S_{1}$时,绿灯发光,红灯不发光；
(2)$S_{1}$、$S_{2}$都闭合时,两个小灯泡都发光；
(3)只闭合$S_{2}$时,两个小灯泡均不发光。

答案：
