《2025年能力培养与测试九年级物理全一册人教版》

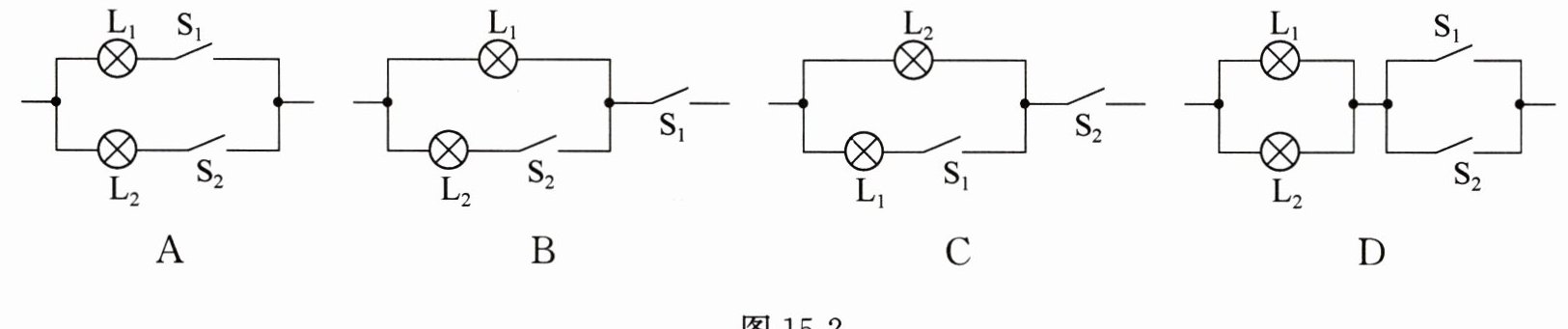

2. (安徽中考)老师给小龙一个密封盒,其表面可见两个开关$ S_{1} $、$ S_{2} $和两盏灯$ L_{1} $、$ L_{2} $。为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合$ S_{1} $,只有灯$ L_{1} $发光；又闭合$ S_{2} $,两灯都发光；最后断开$ S_{1} $,两灯都熄灭。图 15 - 2 中符合上述实验结果的连接方式为(B)。

答案： B

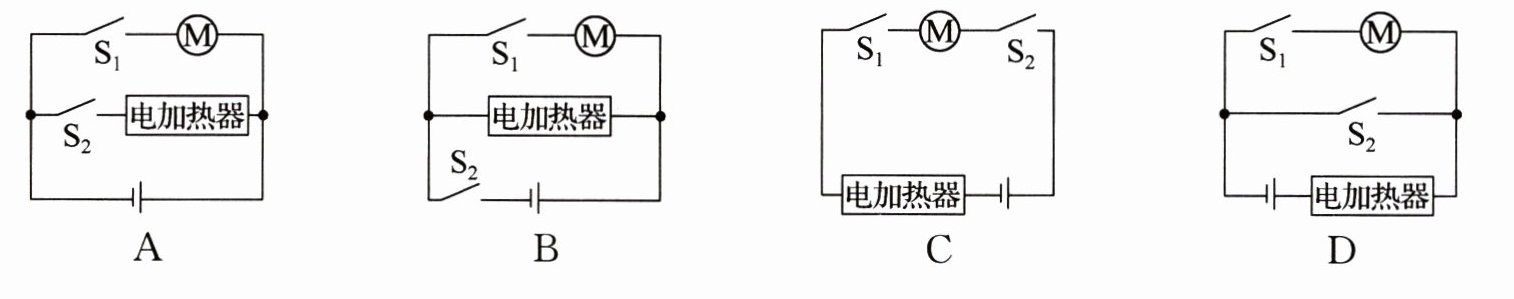

3. (湖南长沙中考)“浴霸”里的电加热器和换气扇能独立工作、互不干扰,图 15 - 3 中符合要求的电路是(A)。

答案： A

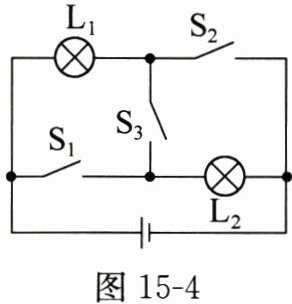

4. (湖南长沙中考)下列操作能使图 15 - 4 中的小灯泡$ L_{1} 和 L_{2} $组成串联电路的是(D)。

A.闭合开关$ S_{1} $、$ S_{2} 和 S_{3} $
B.只闭合开关$ S_{1} 和 S_{2} $
C.只闭合开关$ S_{2} 和 S_{3} $
D.只闭合开关$ S_{3} $

答案： D

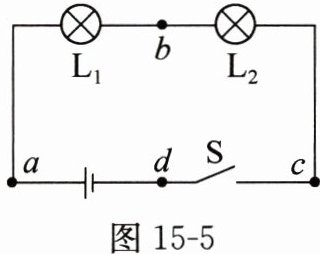

5. (青海中考)如图 15 - 5 所示,开关$ S $闭合后,小灯泡$ L_{1} $、$ L_{2} $都不亮,用一段导线的两端分别接触$ a $、$ b $两点时两小灯泡都不亮；分别接触$ b $、$ c $两点时,两小灯泡也不亮；分别接触$ c $、$ d $两点时,两小灯泡都亮。对此,下列判断中可能正确的是(C)。

A.小灯泡$ L_{1} $断路
B.小灯泡$ L_{2} $断路
C.开关$ S $断路
D.小灯泡$ L_{2} $短路

答案： C
