《2025年能力培养与测试九年级物理全一册人教版》

9. 如图20.1 - 5所示,两枚铁质大头针的针尖吸在条形磁铁的S极上,发现两枚大头针的针帽互相排斥,这是

因

为(B)。

A.磁化后两枚大头针的针帽端都是N极
B.磁化后两枚大头针的针帽端都是S极
C.两枚大头针的针帽端都被磁铁的S极吸引
D.两枚大头针的针帽端都被磁铁的N极吸引

答案： B

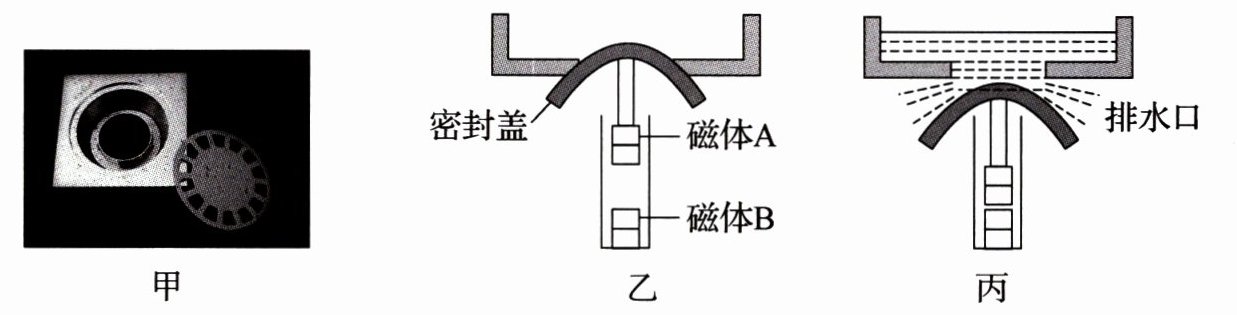

10. 一种磁悬浮地漏如图20.1 - 6甲所示,其工作原理如图20.1 - 6乙、丙所示。当密封盖上方无水时,在磁体B的作用下,磁体A将密封盖顶起,密封排水口；当密封盖上方有水时,密封盖下移开始排水,且积水越多,排水口越大。若磁体A上端为N极,则磁体B上端为S极。

答案： S 解析 当密封盖上方无水时，在磁体B的作用下，磁体A将密封盖顶起，说明磁体A下端和磁体B上端相互排斥。若磁体A上端为N极，则A的下端为S极，利用同名磁极相互排斥的原理，可知磁体B的上端为S极。

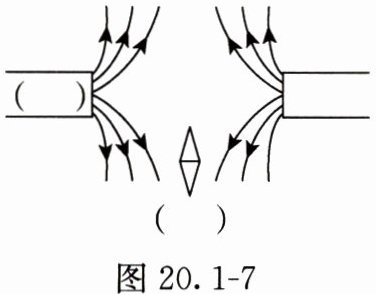

11. 请根据图20.1 - 7中的磁感线方向,在括号中分别标出磁体和小磁针的磁极。

答案：

12. 为了研究蹄形磁铁周围的磁场,小明同学将蹄形磁铁放在玻璃板上,并将铁屑撒在磁铁周围,轻敲玻璃板,得到如图20.1 - 8所示的实验现象。

(1)从铁屑的排布情况,小明同学可以得知蹄形磁铁周围磁场的分布特点(选填“方向特点”或“分布特点”)。
(2)小明同学画出蹄形磁铁两磁极之间的磁感线形状后,还想要标注出磁感线的方向,他接下来的实验需要的仪器是小磁针。

答案： （1）分布特点 （2）小磁针 解析 （1）铁屑被磁化，按一定规律排列起来，从铁屑的排布情况，小明同学可以得知蹄形磁铁周围磁场的分布特点，不能得知蹄形磁铁周围磁场的方向特点。（2）画出蹄形磁铁两磁极之间的磁感线形状后，要标注出磁感线的方向，可以把小磁针放在磁场中，根据小磁针北极所指的方向，标出磁感线的方向。
