《2025年能力培养与测试九年级物理全一册人教版》

4. 两根粗细相同的镍铬合金导线,长度关系为$L_{1}＞L_{2}$。若将它们串联后接入电路中,则通过它们的电流和两端电压的关系是(C)。
A.$I_{1}＜I_{2}$,$U_{1}＞U_{2}$
B.$I_{1}＞I_{2}$,$U_{1}＜U_{2}$
C.$I_{1}= I_{2}$,$U_{1}＞U_{2}$
D.$I_{1}= I_{2}$,$U_{1}＜U_{2}$

答案： C

5. 将两个定值电阻接在同一个电路中,若它们两端的电压相等,则下列判断正确的是(C)。
A.这两个定值电阻的电阻一定相等
B.通过这两个定值电阻的电流一定相等
C.这两个定值电阻可能串联在电路中
D.这两个定值电阻一定并联在电路中

答案： C

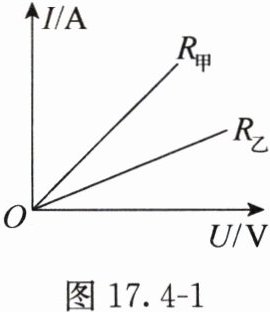

6. (多选)材料和长度均相同的两根金属丝甲、乙的横截面积分别为$S_{甲}$、$S_{乙}$,电阻分别为$R_{甲}$、$R_{乙}$,它们的$I-U$图像如图17.4-1所示。将甲、乙串联在电路中,通过它们的电流分别为$I_{甲}$、$I_{乙}$,它们两端的电压分别为$U_{甲}$、$U_{乙}$,则下列判断正确的是(BD)。

A.$R_{甲}＞R_{乙}$
B.$U_{甲}＜U_{乙}$
C.$I_{甲}＞I_{乙}$
D.$S_{甲}＞S_{乙}$

答案： BD

7. 如图17.4-2所示的电路中,电源两端的电压保持不变,一个定值电阻的电阻$R_{1}为10Ω$,当开关$S$闭合后,电压表的示数为$2V$,电流表的示数为$0.4A$。求：
(1)另一个定值电阻的电阻$R_{2}$。
(2)电阻为$R_{1}的定值电阻两端的电压U_{1}$。
(3)电源两端的电压$U$。

答案： 解
(1)由电路图知，两个定值电阻串联，电压表测量电阻为$ R_{2} $的定值电阻两端的电压，电流表测量电路中的电流，则另一个定值电阻的电阻
$ R_{2}=\frac{U_{2}}{I}=\frac{2\ V}{0.4\ A}=5\ \Omega $。
(2)电阻为$ R_{1} $的定值电阻两端的电压
$ U_{1}=IR_{1}=0.4\ A×10\ \Omega =4\ V $。
(3)根据串联电路的电压规律可知，电源电压
$ U=U_{1}+U_{2}=4\ V+2\ V=6\ V $。

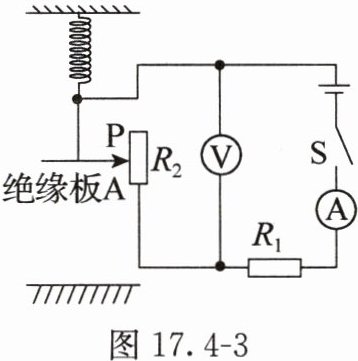

8. 一款电子身高测量仪的简化电路如图17.4-3所示,绝缘板$A与滑动变阻器的滑片P$固定在一起,且同步上下移动,滑动变阻器接入电路的电阻$R_{2}$与被测者身高的对应关系如表格所示。电源电压为$18V$,定值电阻的电阻$R_{1}= 20Ω$,滑动变阻器的规格为“$150Ω$ $1A$”,电压表的测量范围为$0～15V$,电流表的测量范围为$0～0.6A$。若将电流表或电压表改装为身高显示仪,则被测者的身高越高,电压表的示数______(选填“越大”“越小”或“不变”)；当被测者的身高为$160cm$时,电流表的示数为______$A$,为保证电路安全工作,此测量仪测量的身高范围是______$cm$。

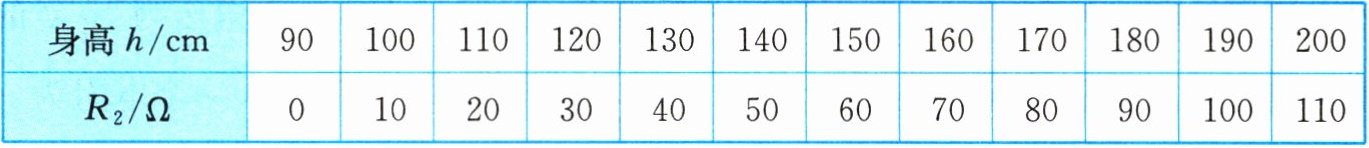

|身高$h/cm$|90|100|110|120|130|140|150|160|170|180|190|200|
|$R_{2}/Ω$|0|10|20|30|40|50|60|70|80|90|100|110|

越大 0.2 100~190

答案： 越大 0.2 100~190
