《2025年能力培养与测试九年级物理全一册人教版》

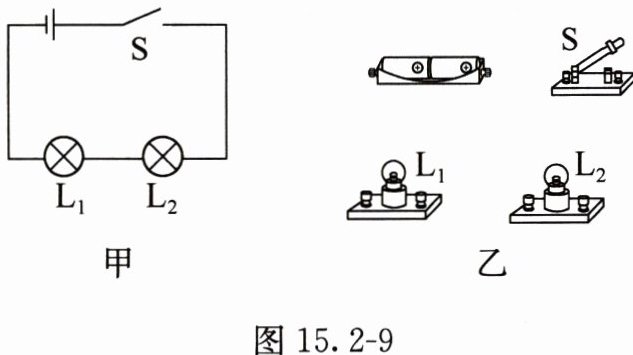

10. 用笔画线表示导线,按照图15.2-9甲所示的电路图,将图15.2-9乙中各元器件连接起来,注意连线不要交叉。

答案：

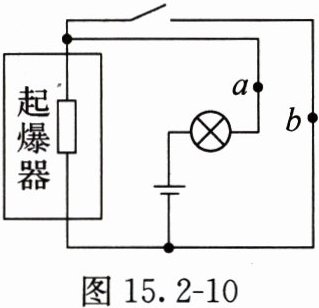

11. 某定时炸弹的引爆装置如图15.2-10所示,起爆前定时开关是闭合的,当设定起爆时间一到,定时开关会自动断开。为使引爆装置停止工作,拆弹专家应在图中a(选填“a”或“b”)处剪断导线。拆除前起爆器中没有(选填“有”或“没有”)电流通过。

答案： a　没有

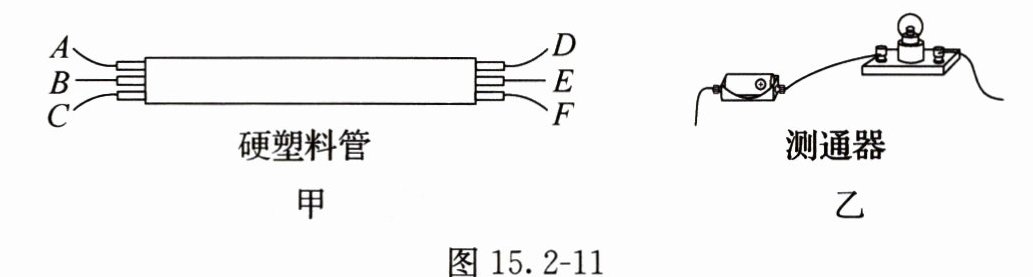

12. 如图15.2-11甲所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可以用如图15.2-11乙所示的测通器来测试,其操作过程如下。
(1)连接A和B,将测通器的一端连接D,当另一端连接F时小灯泡发光,连接E时小灯泡不发光,由此可以确定______(填字母)为同一根导线的两端。
(2)为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与______相连接,另一端只需接触一根导线就能将两根导线辨别开。若另一端连接D时小灯泡不发光,则A和______为同一根导线的两端；若另一端连接D时小灯泡发光,则A和______为同一根导线的两端。
(1)C、E
(2)E F D

答案：
(1)C、E　　
(2)E　F　D

13. 我们知道食盐水是导体,那么糖水是导体吗？请你设计实验,判断糖水是不是导体。
(1)实验器材：______。
(2)实验步骤：______。

答案：

(1)一杯糖水溶液、电池、导线、小灯泡、开关　　
(2)组装电路如图所示，将鳄鱼夹A、B一起浸在糖水溶液中，A、B不接触，闭合开关后观察小灯泡是否发光。若小灯泡能发光，则糖水溶液是导体;若小灯泡不发光，则糖水溶液是绝缘体
