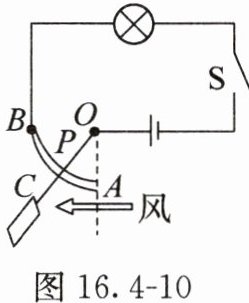

10. 一位同学设计了一个风力测定仪,如图16.4 - 10所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻器,P点是金属杆与圆弧形电阻器相接触的点。电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知,金属杆OC与弧形电阻器AB组合在一起相当于一个变阻器,观察小灯泡的亮度可以粗略地知道风力的大小。若要提高该装置反映风力大小的精度,则可采取的方法是在电路中串联一个电流表。

答案： 变阻器 亮度 在电路中串联一个电流表

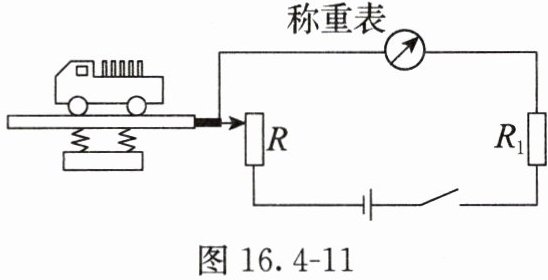

11. 高速公路收费站对过往的货车实施计重收费,某同学结合所学物理知识设计的计重秤原理如图16.4 - 11所示(电源两端电压一定)。下列说法正确的是(C)。

A.称重表相当于一个电压表
B.电路中的定值电阻是没有作用的
C.车辆越重,称重表的示数越大
D.车辆越重,称重表的示数越小

答案： C

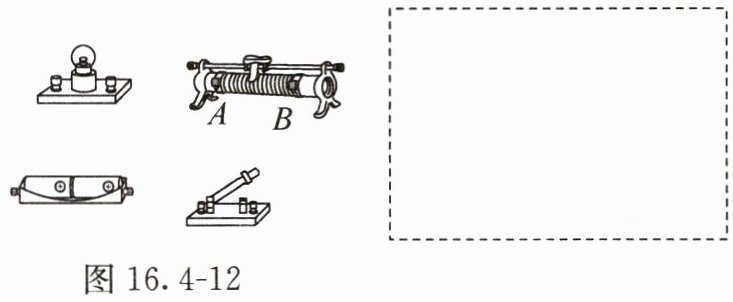

12. 用滑动变阻器来改变电路中的电流。

(1)请用笔画线表示导线,将图16.4 - 12中的元器件连接起来,要求：向B端移动滑动变阻器的滑片时,小灯泡变亮；导线不交叉。
(2)在虚线框内画出对应的电路图。
(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到______(选填“A”或“B”)端。
(4)正确连接实验电路后,闭合开关,小灯泡发光,反复移动滑动变阻器的滑片,发现小灯泡的亮度没有明显变化。经检查,各元器件完好,电路连接无误。
①请你猜想小灯泡的亮度没有明显变化的原因是______。
②检验你的猜想是否正确的方法是______。

答案：

(1)如图所示
　　
(2)如图所示

(3)A
(4)①滑动变阻器的最大阻值太小
②换用最大电阻更大的滑动变阻器重新接入电路，调节后观察小灯泡的亮度变化
