《2025年能力培养与测试九年级物理全一册人教版》

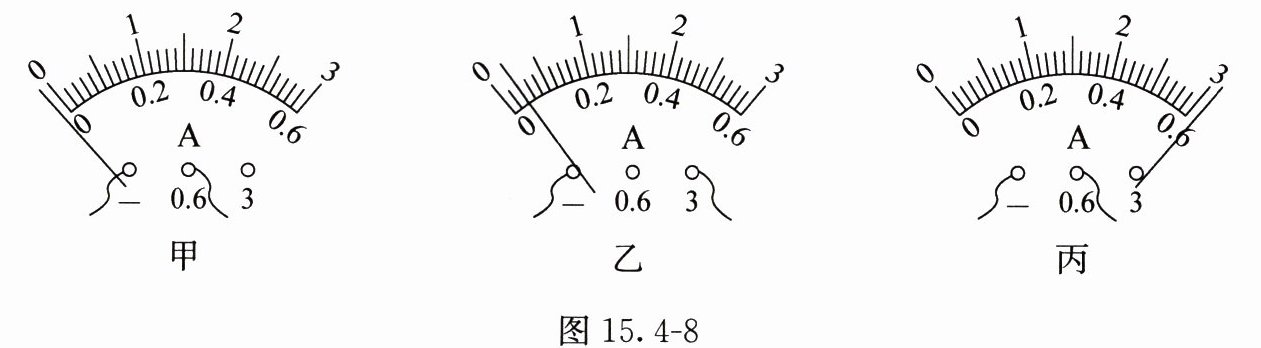

9. 甲、乙、丙三位同学分别在做用电流表测量电流的实验,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,他们发现电流表指针摆动分别出现了如图15.4-8所示的三种情况。请分析他们在电流表的使用上存在的问题。

(1)甲同学的问题：电流表正负接线柱接反了。
(2)乙同学的问题：选取的电流表测量范围太大，分度值太大。
(3)丙同学的问题：选取的电流表测量范围太小，分度值太小。

答案： （1）电流表正负接线柱接反了（2）选取的电流表测量范围太大，分度值太大（3）选取的电流表测量范围太小，分度值太小

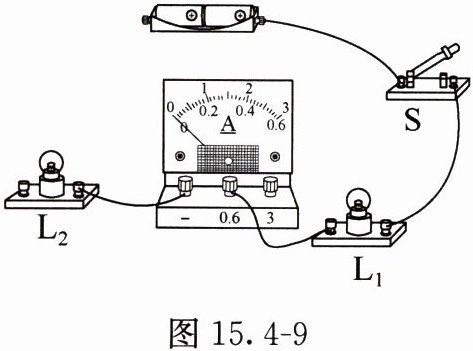

10. 在图15.4-9中,请用笔画线表示导线,使小灯泡$L_1$和$L_2$并联,开关控制小灯泡$L_1$和$L_2,$电流表测量小灯泡$L_1$中的电流,注意导线不要交叉。

答案：

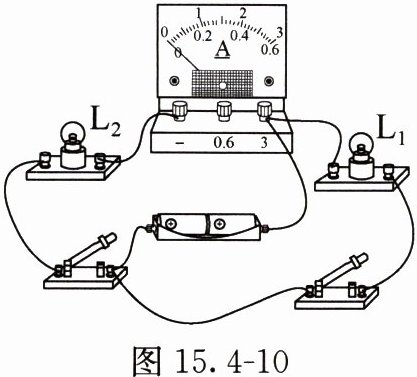

11. 在用电流表测量电流的实验中,某同学用如图15.4-10所示的接法来测通过小灯泡的电流。

(1)该图电路测量的是通过小灯泡$L_2$的电流,其中有一处明显错误是_________。
(2)现要测量通过小灯泡$L_1$的电流,只允许变动原图中一根导线的一个端点的接线位置,请在需要改变的导线上打“×”并在图中用虚线表示导线标出正确接法,注意导线不要交叉。

答案：
（1）电流表正负接线柱接反了（2）
