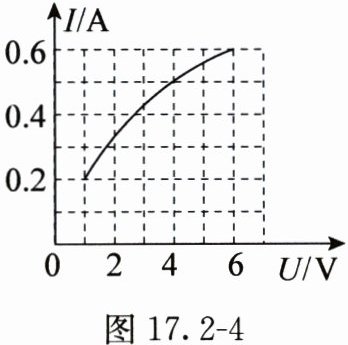

10. 小明同学通过实验测得通过某小灯泡的电流随其两端电压变化的图像如图17.2-4所示。
(1)当小灯泡两端的电压为1V时,小灯泡的电阻小于(选填“大于”“小于”或“等于”)小灯泡两端电压为6V时的电阻。
(2)在探究电流与电压的关系实验中,不能用小灯泡代替定值电阻的原因是灯丝的电阻随温度的升高而变大，无法控制电阻不变。

答案： （1）小于 （2）灯丝的电阻随温度的升高而变大，无法控制电阻不变

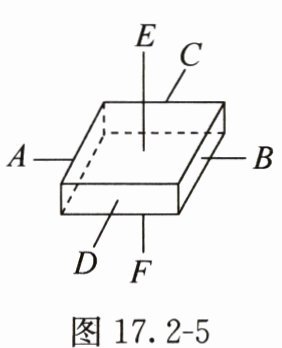

11. 一个分布均匀的长方体定值电阻如图17.2-5所示,将其按EF(选填“AB”“CD”或“EF”)方向接入同一电源,电路中的电流最大。

答案： EF 解析 导体的材料一定时，导体的电阻随长度的增大而增大，随横截面积的增大而减小。由图示可知，EF方向长度最短，横截面积最大，因此电阻最小，由$I=\frac{U}{R}$可知，此时电路中的电流最大。

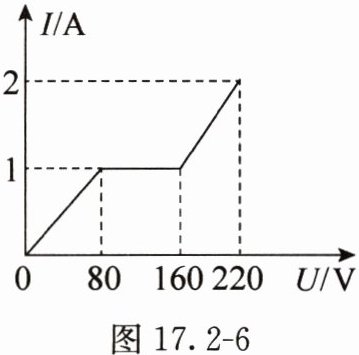

12. 小明同学发现一个废弃的电子元件,想了解它的一些特性,他进行了一系列实验,收集了一些信息。他根据收集的信息,作出通过该元件的电流随其两端电压的变化图像如图17.2-6所示,当$U= 40V$时,元件的电阻为80Ω；由图像可知,该元件两端的电压由80V升高到160V的过程中,元件的电阻特点是电子元件的电阻与两端的电压成正比。

答案： 80 电子元件的电阻与两端的电压成正比 解析 由题图可知，两端的电压在0～80 V之间时，电子元件的电阻不变，且当$U=80\ V$时，$I=1\ A$，根据欧姆定律可得，元件的电阻$R=\frac{U}{I}=\frac{80\ V}{1\ A}=80\ \Omega$。该元件两端的电压由80 V逐渐升高到160 V的过程中，电流不变，根据$R=\frac{U}{I}$可知，电阻随着电压的变大而变大，且与电压成正比。

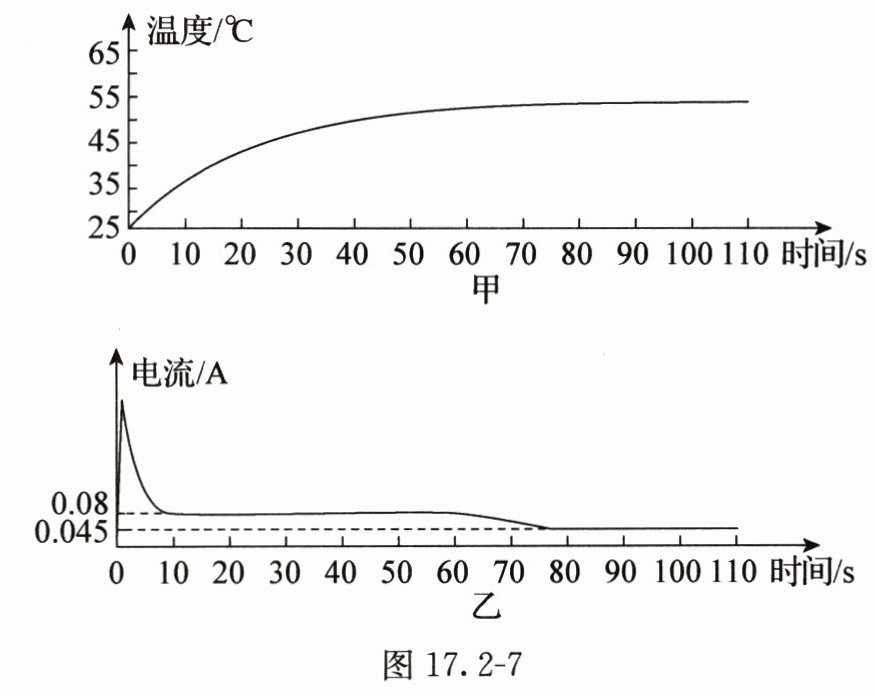

13. 一个某种类型的定值电阻两端的电压恒为12V,此定值电阻通电后,同时记录定值电阻的温度—时间图像、通过定值电阻的电流—时间图像分别如图17.2-7甲、乙所示。根据图像可知,当定值电阻的温度为50℃时,通过定值电阻的电流为0.08A。在30s时定值电阻的电阻为150Ω。

答案： 0.08 150 解析 由题图甲可知，当定值电阻的温度为$50\ ^{\circ}C$时，对应的时间是40 s，再根据题图乙可知，在40 s时，对应的电流为0.08 A。由题图乙可知，在30 s时通过定值电阻的电流为0.08 A，定值电阻两端电压恒为12 V，则电阻$R=\frac{U}{I}=\frac{12\ V}{0.08\ A}=150\ \Omega$。
