《2025年能力培养与测试九年级物理全一册人教版》

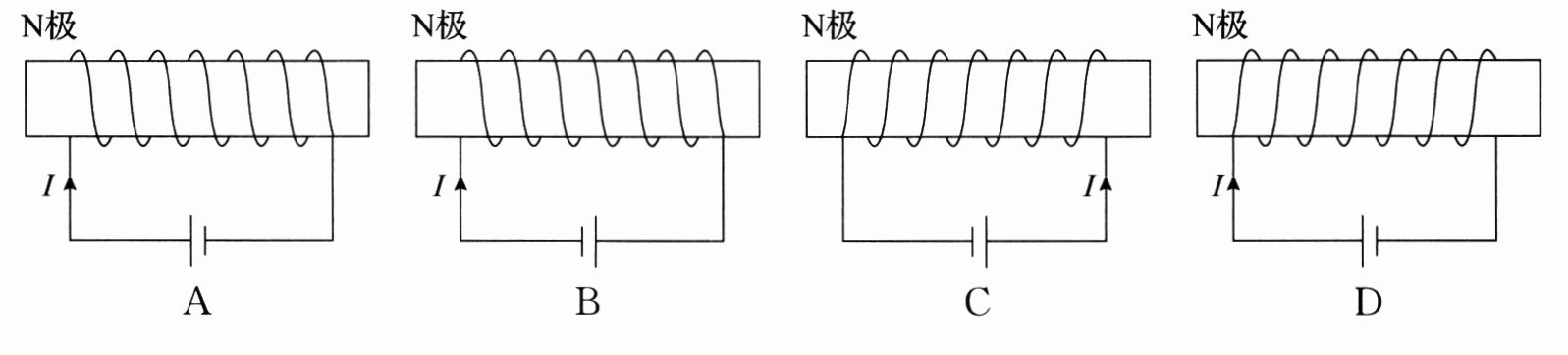

3. 如图20.2-5所示,电源正负极、电流方向和通电螺线管N极三者关系正确的是(D)。

答案： D

4. 在探究通电螺线管周围的磁场分布的实验中,在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图20.2-6所示。下列说法正确的是(B)。

A.不同位置的铁屑可以反映该处磁场的方向
B.铁屑有规律地排列,说明通电螺线管周围的磁场分布是有规律的
C.用木屑代替铁屑进行实验,木屑也会有规律地排列
D.若在P处自由静止的小磁针的右端是N极,则在Q处自由静止的小磁针的右端是S极

答案： B

5. (多选)安培曾在法国科学院的例会上做过一个有趣的实验。如图20.2-7所示,将螺线管沿东西方向水平悬挂起来,给螺线管通电,下列说法正确的是(CD)。

A.通电螺线管的B端为N极
B.通电螺线管外部的磁场分布与蹄形磁体的相似
C.螺线管通电后会发生偏转,是因为受到了地磁场的作用
D.螺线管通电后会发生偏转,最后大致停在南北方向上

答案： CD

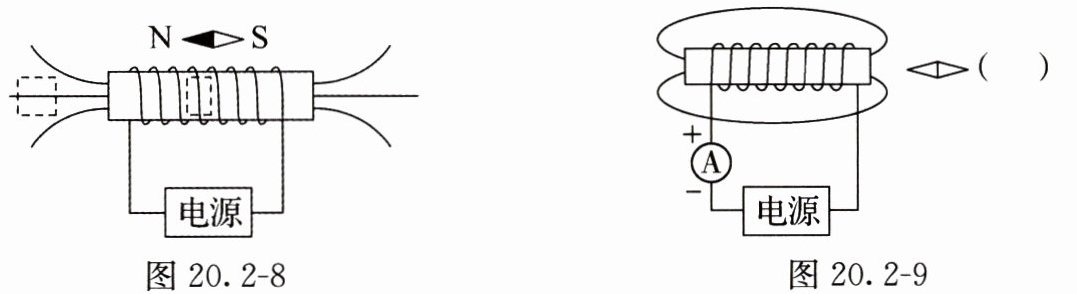

6. 如图20.2-8所示,请根据通电螺线管上方小磁针静止时的指向,在虚线框内用箭头标出相应导线中的电流方向和相应位置的磁场方向。

答案：

7. 根据图20.2-9中标注的信息标出磁感线的方向,并在括号内标出小磁针的极性。

答案：
