《2025年能力培养与测试九年级物理全一册人教版》

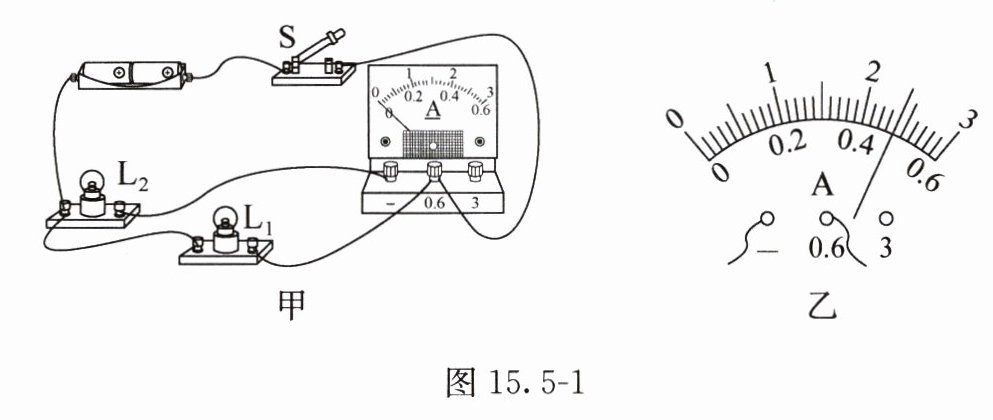

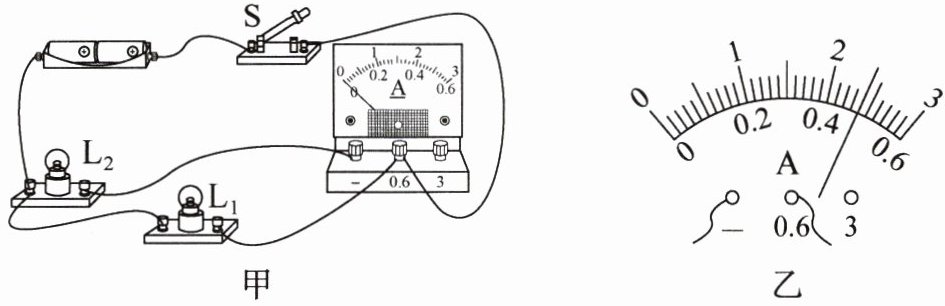

1. 小明同学连接的电路如图15.5-1甲所示,电路是并联(选填“串联”或“并联”)的,电流表测的是通过小灯泡L₂的电流。闭合开关S后,若电流表的示数如图15.5-1乙所示,则通过该小灯泡的电流是0.48A。

答案： 并联 L₂ 0.48

2. 请你在图15.5-1甲所示电路的基础上,只改变一条导线使电流表测量干路电流,在要改变的导线上画“×”,用笔画线表示新的导线,注意导线不要交叉。

答案：

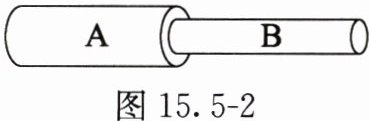

1. 如图15.5-2所示,两个粗细不同的金属导体A和B连接在一起顺次接入电路,如果通过A和B的电流分别为$I_{1}和I_{2}$,那么$I_{1}和I_{2}$的关系是I₁=I₂。

答案： $I_{1}=I_{2}$

2. 为了保护同学们的视力,很多学校教室里的日光灯全部更换成了LED护眼灯,每间教室里的9盏LED护眼灯的连接方式是并联。若打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会增大(选填“增大”或“减小”)。

答案： 并联 增大
