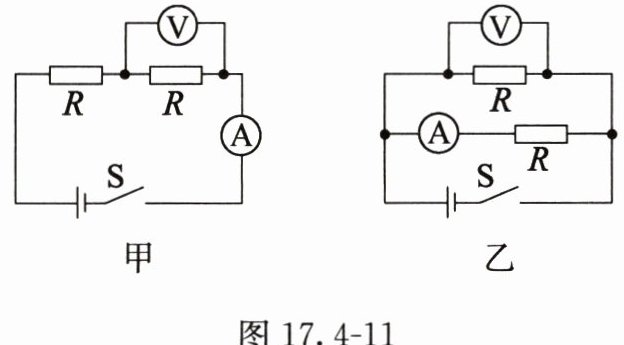

9. 如图17.4 - 11所示,甲、乙两图中电源两端电压相同,且各定值电阻的电阻相等。其中,甲图中电流表的示数为$I_{甲}$,电压表的示数为$U_{甲}$；乙图中电流表的示数为$I_{乙}$,电压表的示数为$U_{乙}$。当开关都闭合时,下列判断正确的是(D)。

A.$I_{甲}= I_{乙}$,$U_{甲}= U_{乙}$
B.$I_{乙}= 2I_{甲}$,$U_{甲}= U_{乙}$
C.$I_{甲}= I_{乙}$,$U_{乙}= 2U_{甲}$
D.$I_{乙}= 2I_{甲}$,$U_{乙}= 2U_{甲}$

答案： D

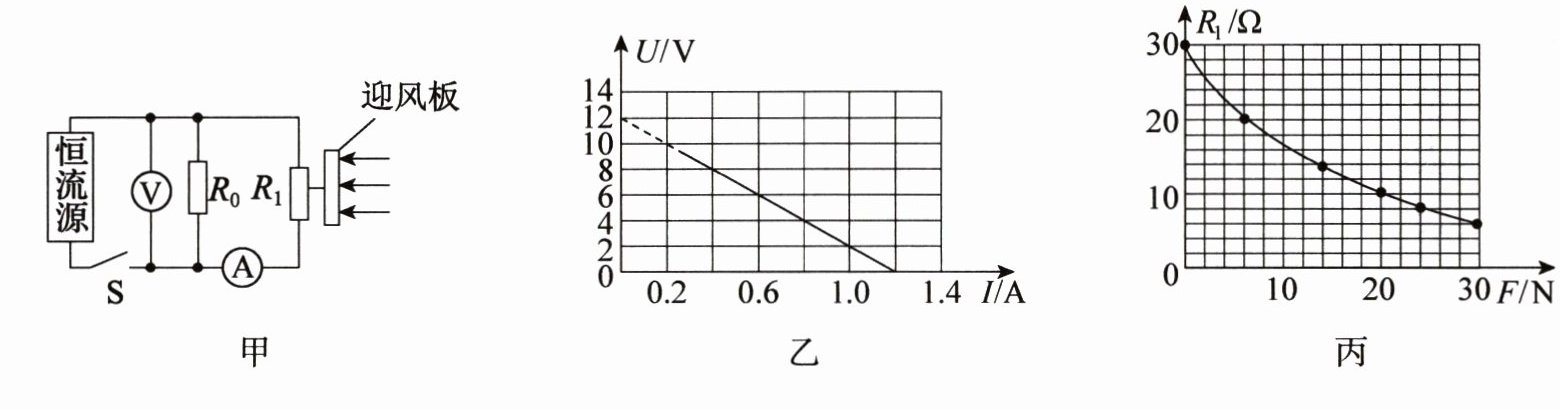

10. 风速是气象观测中的重要参数,常用风速仪进行测量。某实验小组设计了一款简易风速仪,其原理如图17.4 - 12甲所示。电源为恒流源(能始终提供大小、方向恒定不变的电流),电压表与电流表的示数变化如图17.4 - 12乙所示。压力传感器的电阻为$R_{1}$,无风时压力传感器受到的压力为0,有风时迎风板受到的压力可大小不变地传递给压力传感器,电阻$R_{1}随压力F$大小变化的关系如图17.4 - 12丙所示。风压在数值上等于垂直于气流方向的单位面积所受风的压力,风压与风速的关系如表所示。迎风板是一块面积为$0.15m^{2}$的轻质薄板,测量时风始终垂直吹在迎风板上。读出电流表的示数,即可知此时的风速。

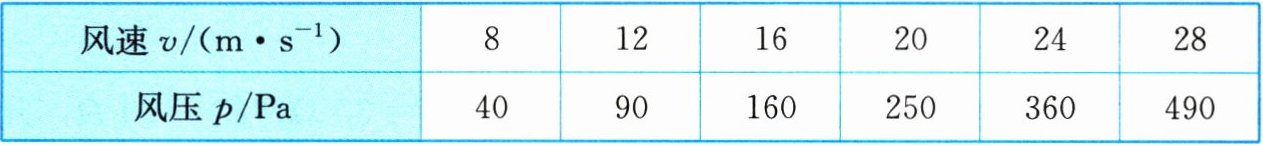

|风速$v/(m\cdot s^{-1})$|8|12|16|20|24|28|
|风压$p/Pa$|40|90|160|250|360|490|

(1)恒流源提供的恒定电流为1.2A,定值电阻的电阻$R_{0}$为10$\Omega$。
(2)当风速为0时,电流表的示数为0.3A。当风速变大时,电流表的示数将变大(选填“变大”“变小”或“不变”)。
(3)根据题目所给信息,在电流表$0.4A$的刻度上应该标记的风速为8m/s。

答案： （1）1.2 10 （2）0.3 变大 （3）8
