《2025年能力培养与测试九年级物理全一册人教版》

8. 漏电保护器可以及时切断发生漏电的电路,避免人体长时间接触漏电的用电器。

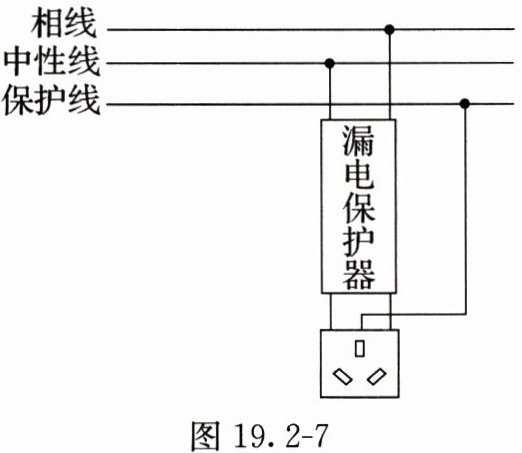

(1)如图19.2 - 7所示,将漏电保护器接入用电器的两条输电线间。若用电器的金属外壳发生漏电,则通过漏电保护器的$ I_{相线} $≠(选填“$ = $”或“$ \neq $”)$ I_{中性线} $,该漏电保护器能够自动切断电路。
(2)通常情况下,家庭电路中除了将漏电保护器接入用电器的两条输电线间,还将用电器的金属外壳接地,起到双重保护的作用。漏电保护器实质上就是一个开关(选填“电源”“用电器”或“开关”)。

答案： （1）≠ （2）接地 开关

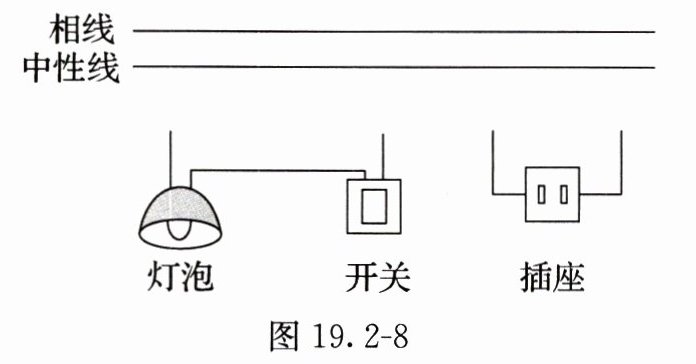

9. 将如图19.2 - 8所示的电路连接完整。

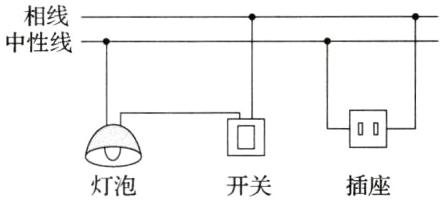

答案：

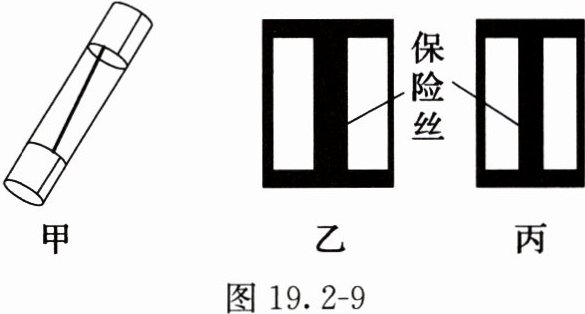

10. 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图19.2 - 9甲所示。两个保险管的截面分别如图19.2 - 9乙、丙所示,已知两管内保险丝的材料、长度均相同,粗细不同。
(1)保险管应该接在中性线上还是接在相线上？
(2)试比较两保险管内保险丝的电阻大小并用所学知识说明理由。

答案： （1）保险管应该接在相线上。（2）保险丝乙的电阻小于保险丝丙的电阻。因为当导体的材料和长度相同时，横截面积越小，电阻越大。
