《2025年能力培养与测试九年级物理全一册人教版》

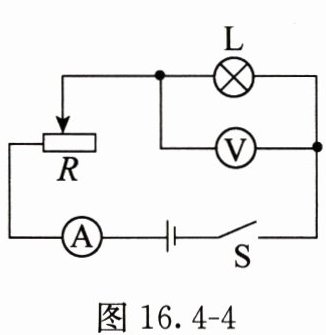

4. 小张用如图16.4 - 4所示的电路控制小灯泡两端的电压,电流表和电压表选用小测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是保护电路。闭合开关,她发现小灯泡不亮,两个电表的示数均很小,经过检查,确认电路连接正确,两个电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片。

答案： 保护电路 移动滑动变阻器的滑片

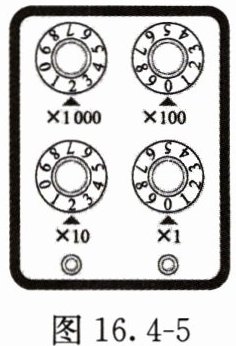

5. 如图16.4 - 5所示的电阻箱的示数为2020Ω。

答案： 2020

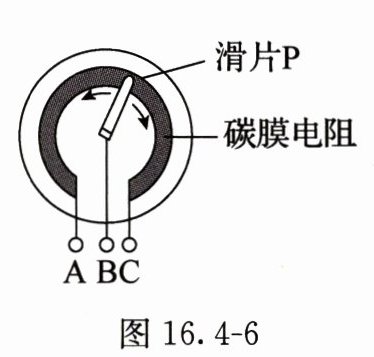

6. 如图16.4 - 6所示的电位器是变阻器的一种,其中P是滑片,某同学把它与小灯泡串联起来。若选择连接接线柱A和B,则连入电路的是PA(选填“PA”或“PC”)段；当滑片P顺时针转动时,接入电路中的电阻变大(选填“变大”“变小”或“不变”)。

答案： PA 变大

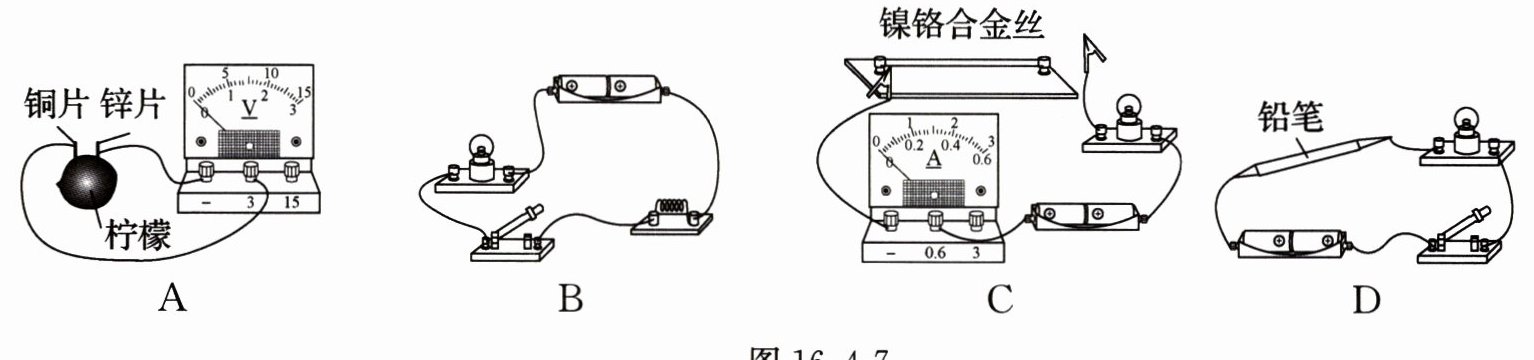

7. 在如图16.4 - 7所示的四个实验中,能模拟滑动变阻器原理的是(C)。

答案： C

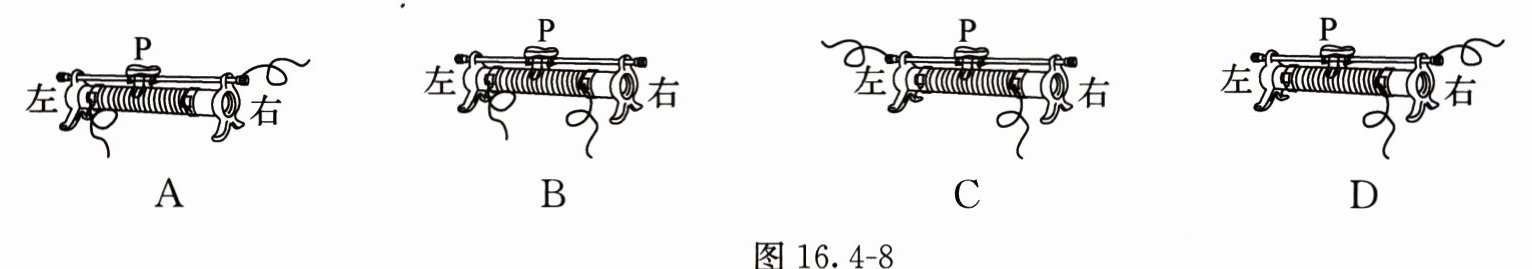

8. 如图16.4 - 8所示的滑动变阻器连入电路的4种接法中,当滑片P向右滑动时,滑动变阻器接入电路部分的电阻增大的是(A)。

答案： A

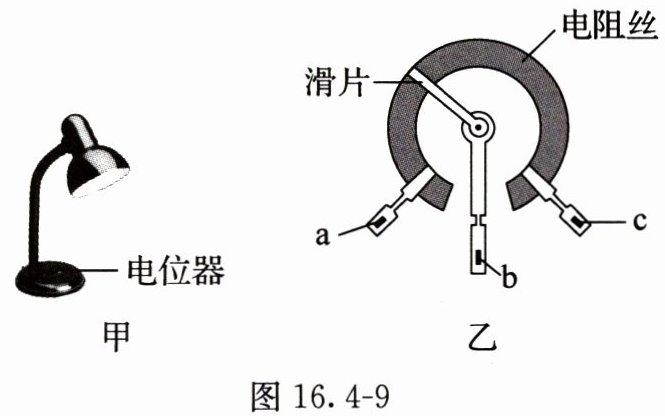

9. (多选)某可调亮度的台灯如图16.4 - 9甲所示,其用于调光的电位器结构如图16.4 - 9乙所示,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与滑片相连。转动旋钮,滑片在弧形电阻丝上滑动即可调节小灯泡的亮度,下列分析正确的是(AD)。

A.若只将b、c接入电路,则顺时针转动旋钮时,小灯泡变亮
B.若只将a、b接入电路,则逆时针转动旋钮时,小灯泡变暗
C.若只将a、c接入电路,则顺时针转动旋钮时,小灯泡变亮
D.若将a、b接入电路同一点,c接入电路的另一点,则旋动旋钮也能改变小灯泡的亮度

答案： AD
