《2025年能力培养与测试九年级物理全一册人教版》

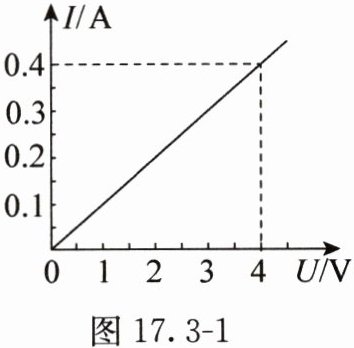

3. 某导体中通过的电流$ I 跟它两端的电压 U $的关系如图17.3 - 1所示,该导体的电阻为(D)。

A.$ 40 \Omega $
B.$ 30 \Omega $
C.$ 20 \Omega $
D.$ 10 \Omega $

答案： D

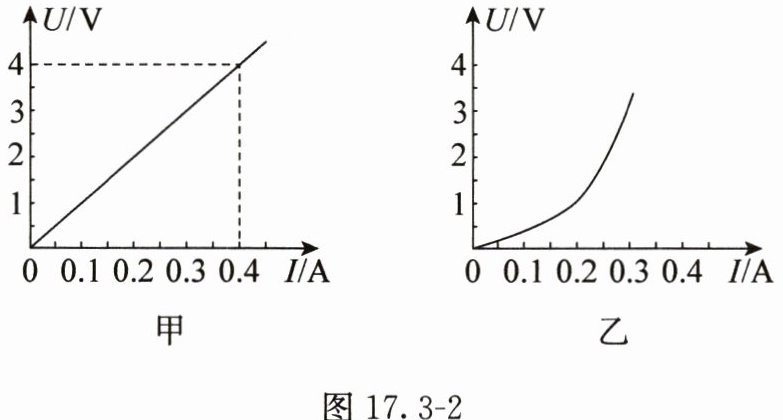

4. 在用电流表和电压表测量电阻的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,画出定值电阻和小灯泡的$ U - I $图像分别如图17.3 - 2甲、乙所示。下列说法错误的是(D)。

A.由甲图可知,定值电阻的电阻为$ 10 \Omega $
B.由甲图可知,定值电阻的电阻不随其两端的电压和通过它的电流的改变而改变
C.由乙图可知,小灯泡的电阻是变化的
D.在实验过程中,小灯泡的温度不会随着其两端电压的升高而变化

答案： D

5. (多选)在测量小灯泡正常发光时的电阻实验中,四位同学遇到了一些问题,下列说法正确的是(ABC)。
A.小刚连接完电路的最后一根导线,小灯泡就亮了,可能是因为他连接电路时开关是闭合的
B.小强连接完电路闭合开关后小灯泡不亮,可能是因为滑动变阻器的电阻调到了最大
C.小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的滑片的同时观察小灯泡的亮度
D.小丽发现小灯泡在不同电压下测得的电阻均不相同,可能是由测量误差导致的

答案： ABC

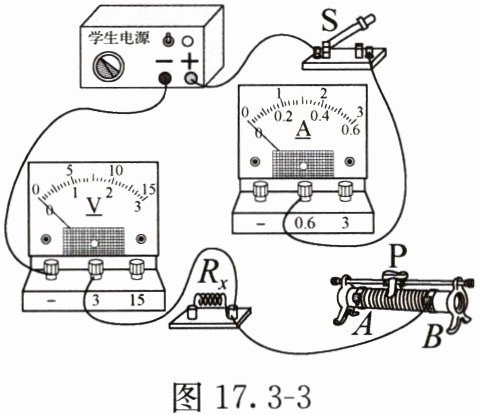

6. 如图17.3 - 3所示,小明进行用电流表和电压表测量电阻的实验。

(1)请将实物电路补充完整(导线不能交叉),并在虚线框中画出对应的电路图。
(2)电路连接好后,小明准备闭合开关开始实验前,滑动变阻器的滑片应该滑到______(选填“A”或“B”)端。
(3)小明闭合开关,调节滑动变阻器的滑片,发现电流表没有示数,但电压表有示数且无变化,则电路原因可能是______。
(4)小明排除故障后,调节滑动变阻器的滑片,当电压表示数为$ 2.6 \, V $时,电流表示数为$ 0.2 \, A $,则该定值电阻的电阻为______$ \Omega $。

答案：

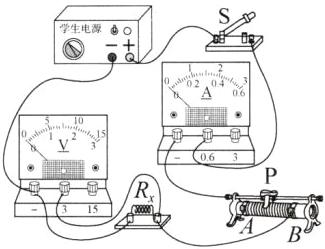

(1)
　　　
　
(2)A 　
(3)定值电阻断路 　
(4)13
