《2025年能力培养与测试九年级物理全一册人教版》

7. 小华在实验室测量额定电压为$ 2.5 \, V $的小灯泡的电阻。

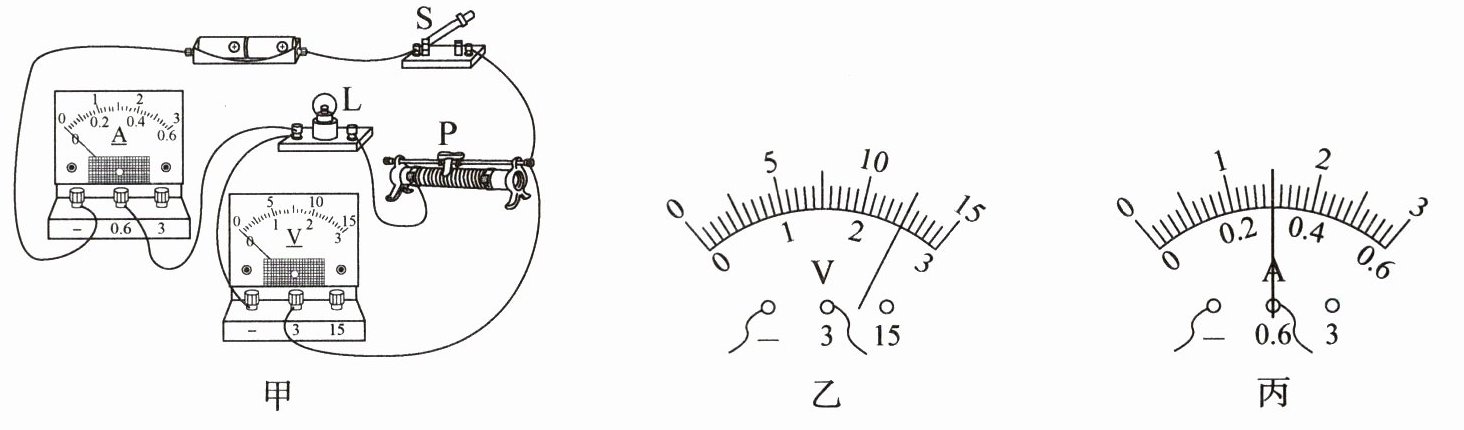

(1)小华连接的实物电路如图17.3 - 4甲所示,电路的连接有一处错误,请你在错接的导线上画×,然后用笔画线表示导线,画出正确的接线,注意导线不要交叉。

(2)小华改正错误的电路连接后,进行实验。他闭合开关$ S $前,应将滑动变阻器的滑片$ P $移动到最______(选填“左”或“右”)端。

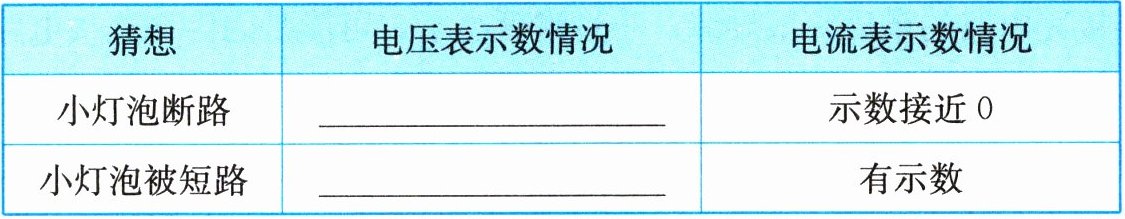

(3)开关闭合后小灯泡不亮,经过分析,小华猜想了一些可能的原因。请根据他的分析,将表中电压表和电流表的示数情况在空白处补充完整。
|猜想|电压表示数情况|电流表示数情况|
|小灯泡断路|______|示数接近0|
|小灯泡被短路|______|有示数|

(4)排除故障后,闭合开关$ S $,调节滑动变阻器的滑片$ P $到某一位置,观察到电压表和电流表的示数分别如图17.3 - 4乙、丙所示,则此时通过小灯泡的电流为______$ A $,小灯泡正常发光时的电阻为______$ \Omega $(结果保留一位小数)。

答案：

(1)
　　　
(2)右 　
(3)示数接近电源电压 无示数
(4)0.3 8.3
